شیر کنترل جهت پنوماتیک و انواع آن

شیر کنترل جهت پنوماتیک (Direction control valve) یکی از انواع شیرهای پنوماتیک بشمار می آید. این نوع از شیر در یک مدار پنوماتیک، عهده دار کنترل جهت حرکت عملگرها است. در واقع کنترل جهت هوای فشرده در سیستم های پنوماتیکی وظیفه شیر کنترل پنوماتیک است.

معرفی شیرهای کنترل جهت پنوماتیک

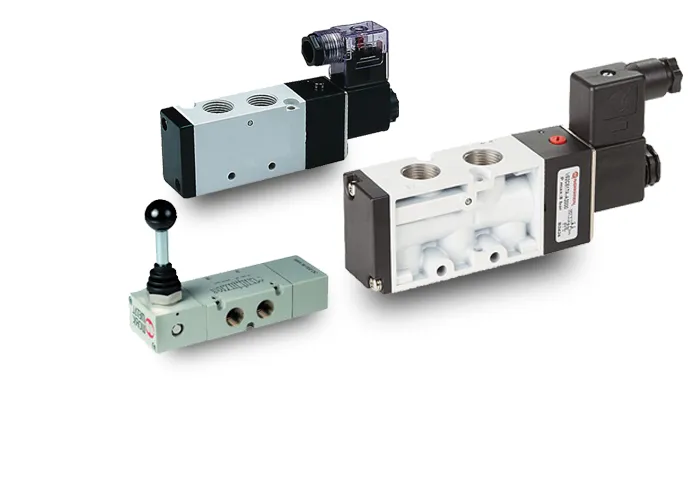

فرمان دهی به شیر کنترل جهت پنوماتیک با روش های متفاوتی صورت می گیرد. این امر سبب شده که شیر کنترل پنوماتیک دارای انواع مختلف شیر برقی پنوماتیک، شیر کنترل جهت دستی پنوماتیک، شیر سیگنال پنوماتیک و شیر کنترل جهت مکانیکی پنوماتیک باشد. در ادامه به اختصار این مدل از شیرهای پنوماتیک را معرفی می کنیم.

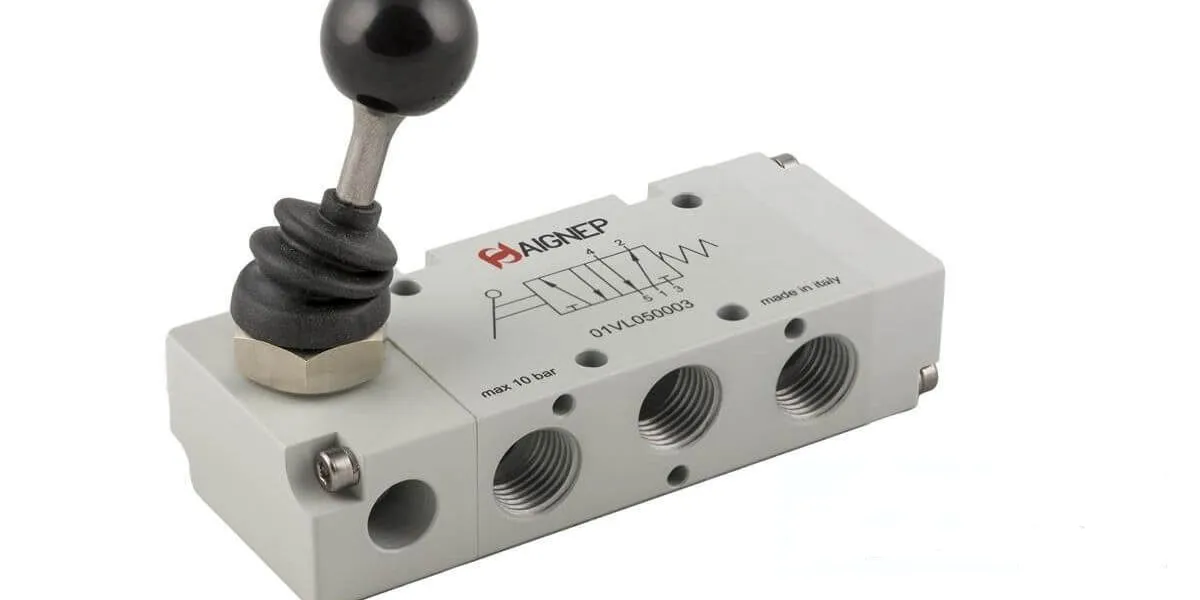

• شیر کنترل جهت پنوماتیک دستی: شیر دستی پنوماتیک نیز مانند انواع دیگر شیر کنترل پنوماتیک، کنترل و تغییر جهت سیال را بر عهده دارد. ساختار شیرهای پنوماتیک دستی در مقایسه با سایر شیرها از پیچیدگی کمتری برخوردار است و کنترل آنها به صورت دستی انجام می شود.

برای خرید جک پنوماتیک می توانید با مشاوران پنوپخش در ارتباط باشید.

شیر دستی پنوماتیک خود دارای پنج نوع پدالی، سوئیچی، اهرمی، فشاری و دکمه خارجی است. در مواقعی که نیاز است، اپراتور کنترل این سیستم را بر عهده داشته باشد، شیرهای پنوماتیک کنترل جهت دستی مورد استفاده قرار می گیرند.

معرفی شیرهای کنترل

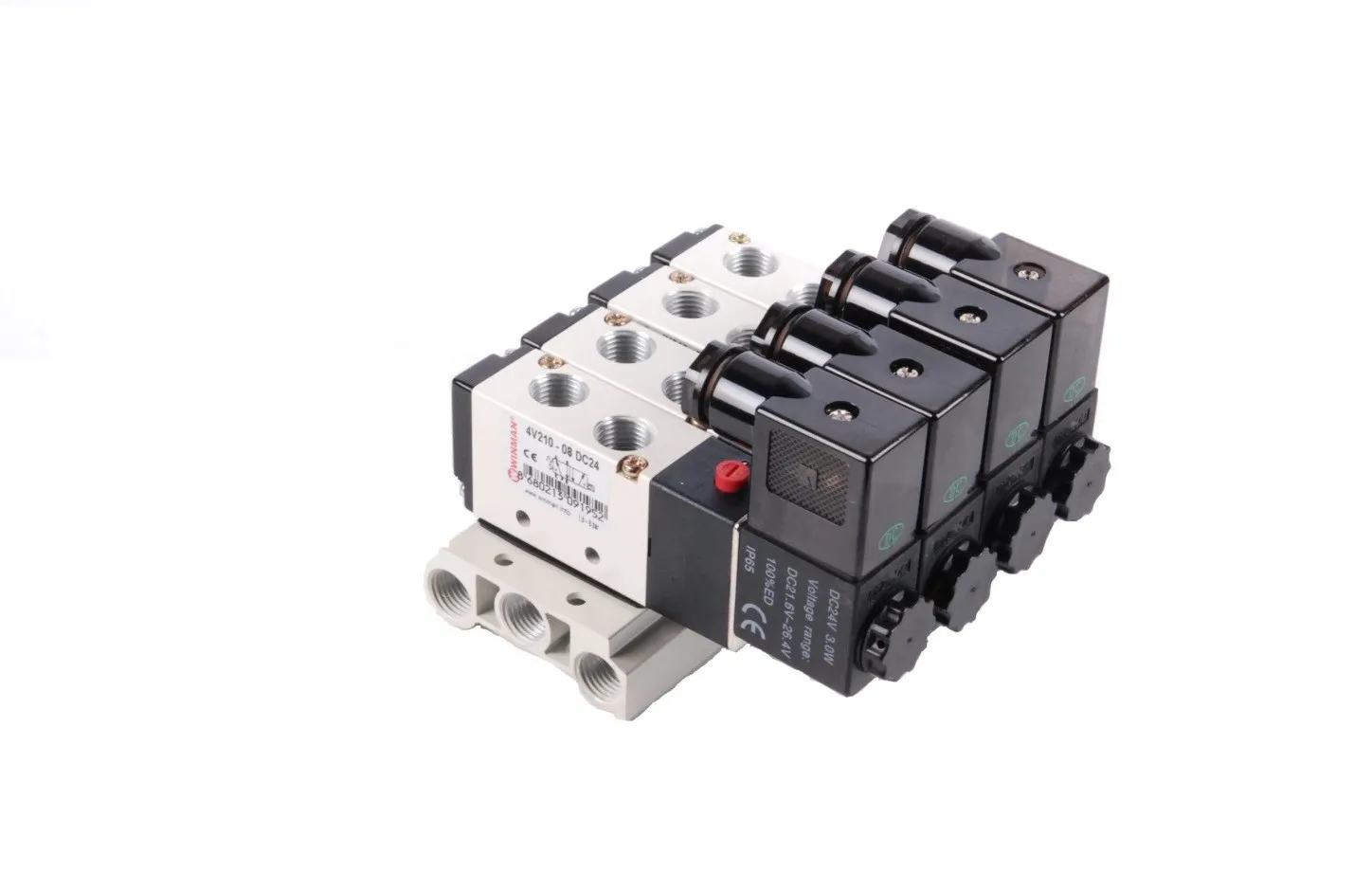

• شیر کنترل جهت برقی پنوماتیک: شیر کنترل جهت پنوماتیک برقی عهده دار هدایت سیال در یک جهت مشخص در سیستم است. در برخی موارد که بازگشت سیال سبب ایجاد اختلال و ایراد در عملکرد کمپرسور و سایر اجزای سیستم پنوماتیک می شود، شیر برقی کنترل جهت پنوماتیک گزینه مناسبی خواهد بود. از شیر برقی پنوماتیک با عناوین شیر سلنوئیدی و شیر بوبینی نیز نام برده می شود. انتقال نیرو در شیر برقی پنوماتیک به شکل اتوماتیک انجام شده و سبب کنترل جهت می شود.
• شیر کنترل جهت مکانیکی پنوماتیک: یکی از انواع شیرهای پنوماتیک، شیر کنترل جهت پنوماتیک مکانیکی است. نوع فرمان در شیرهای مکانیکی پنوماتیک یا سایر شیرها متفاوت است. فرمان در این مدل از شیرهای کنترل جهت پنوماتیکی توسط کلیدهای غلطکی یا سلکتوری و یا از طریق کلیدهای قارچی یا فشاری دکمه ای انجام می شود.
• شیر کنترل جهت سیگنال پنوماتیک: فرمان پذیری شیرهای سیگنالی کنترل جهت با سیگنال پنوماتیک صورت می گیرد. این شیر دارای حالت های دو سیگنال و تک سیگنال است. نوع عملکرد و ساختمان شیر کنترل جهت پنوماتیک سیگنالی تفاوت چندانی با سایر شیرهای پنوماتیکی ندارد.

ما با داشتن طیف وسیعی از اتصالات پنوماتیک می توانیم کمک شایانی را به شما عزیزان در خرید اتصالات پنوماتیک کنیم. برای دریافت مشاوره با ما در ارتباط باشید

انواع شیر پنوماتیک بر اساس تعداد پورت ها

رویکردهای مختلفی در دسته بندی شیر کنترل جهت پنوماتیک موثر هستند. یکی از این موارد، تعداد پورت های ورودی و خروجی است. شیرهای پنوماتیکی بر این اساس به انواع مختلف تقسیم می شوند که در ادامه به برخی از آنها اشاره می کنیم.

• Direction control valve دو طرفه: این مدل از شیرهای پنوماتیک دارای یک ورودی و یک خروجی هستند. در مواردی که نیاز به قطع دوره ای مسیر جریان هوا باشد، شیرهای دو طرفه انتخاب خوبی می باشند. کنترل این مدل از شیرهای پنوماتیکی از طریق پالس و به شکل برقی انجام می شود. مسیر عبور سیال در حالت عادی بسته می باشد، اما وقتی بر اثر فشار حاصل از محرک روشن شود، مسیر عبور باز می شود.

برای دریافت قیمت جک پنوماتیک با مشاوران پنوپخش در ارتباط باشید

انواع شیر پنوماتیک

• Direction control valve سه طرفه: این نوع از شیرهای کنترل جهت پنوماتیکی دارای سه پورت با عملکردهای متفاوت است. از پورت اول به منظور متصل کردن شیر به یک دستگاه دیگر استفاده می شود. پورت دیگر متصل به یک جریان هوا می شود. به عنوان خروجی نیز از درگاه سوم استفاده می شود. در شیرهای سه طرفه پنوماتیک امکان کنترل برگشت سیال نیز وجود دارد.
• Direction control valve چهار طرفه: در ساخت این نوع از شیرهای پنوماتیک، چهار درگاه در نظر گرفته شده است. دو پورت ابتدایی به محرک ها متصل می شوند. پورت دوم به جریان هوا وصل شده و پورت آخر نیز به مسیر خروجی متصل می شود. امکان تبدیل این شیر به شیرهای پنج طرفه با اضافه کردن یک پورت دیگر فراهم می شود.


نوع نیرو تحریک کننده ای که در Direction control valve (ش ی ر کنترل جهت پنوماتیک ) به کار گرفته می شود ، سبب ایجاد تفاوت در شیرهای برقی و دستی می شود. جریان برق، تامین کننده نیروی محرکه در شیرهای برقی پنوماتیک است؛ اما تامین این نیروی محرکه در شیرهای دستی پنوماتیک توسط فرد اپراتور انجام می شود. از طرف دیگر موقعیت قرارگیری سوپاپ ها و تعداد آنها نیز در تعیین نوع شیر پنوماتیک موثر هستند.

شیر برقی پنوماتیک چیست – برای کسب اطلاعات بیشتر در باره این محصول می توانید با مشاوران پنوپخش در ارتباط باشید

مقایسه شیر پنوماتیک

در مقایسه شیر پنوماتیک برقی با دستی می توان به تفاوت های دیگری اشاره کرد که عبارتند از:

• سرعت بیشتر شیرهای پنوماتیک برقی در مقایسه با شیرهای دستی پنوماتیک
• سهولت کار کردن با شیرهای برقی
• هزینه کمتر شیرهای پنوماتیک دستی نسبت به شیرهای برقی

برای مقایسه شیر برقی با شیر سیگنال نیز باید به نوع نیروی محرکه هر یک از آنها توجه کرد. برای اجرای عملکرد شیر کنترل جهت پنوماتیک برقی، بوبین یا برق به عنوان نیروی محرکه مورد استفاده قرار می گیرد. این در حالی است که از یک سیگنال به عنوان نیروی محرک در شیرهای پنوماتیک سیگنالی استفاده می شود. از دیگر تفاوت های میان شیرهای پنوماتیک برقی و سیگنالی می توان به قیمت آنها اشاره کرد.

موارد استفاده از شیر پنوماتیک

شیر کنترل جهت پنوماتیک در صنایع مختلف کاربرد دارد. صنایع غذایی، تولید تایر، صنایع شیمیایی، صنایع اتوماتیک، صنعت بسته بندی، نیروگاه ها، صنعت داروسازی، صنایع پتروشیمی، ماشین سازی، صنایع هوایی، صنایع نفت و گاز و… از جمله صنایعی هستند که شیرهای پنوماتیکی در آنها مورد استفاده قرار می گیرند.

نحوه نام گذاری شیر پنوماتیک

یک قانون مشخص برای نامگذاری شیر پنوماتیک وجود دارد. حالت های مختلف شیر و تعداد ورودی ها، پارامترهایی هستند که نام گذاری شیر کنترل جهت پنوماتیک بر اساس آنها انجام می شود. برای این کار از دو عدد و یک بک اسلش (/) استفاده می شود. تعداد ورودی های شیر با عددی در سمت چپ بک اسلش نشان داده می شود. برای نشان دادن تعداد موقعیت ها و حالت های شیر نیز از عددی در سمت راست بک اسلش استفاده می شود.

با دانستن اسم یک شیر کنترل جهت پنوماتیک می توانید اطلاعاتی در رابطه با تعداد ورودی ها و موقعیت های تغییر حالت آن کسب نمایید. به عنوان مثال شیر پنوماتیک 6/2 دارای دو ورودی و شش موقعیت است.

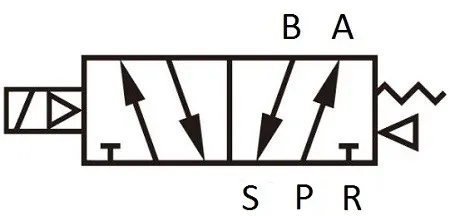

بررسی نماد شماتیک شیر پنوماتیک

یک سری نشانه ها و علائم استاندارد در نقشه کشی سیستم های پنوماتیکی مورد استفاده قرار می گیرند. این علائم در رابطه با جریان، طراحی، اندازه الگویی و… اطلاعاتی در اختیار ما نمی گذارند؛ بلکه صرفا بیانگر عملکرد شیرهای پنوماتیک هستند.

تعداد وضعیت های شیر و تعداد پورت های شیر اصلی تعریف کننده انواع شیر کنترل جهت پنوماتیک هستند. در اصول علائم استاندارد ISO از یک مربع برای نشان دادن هر وضعیت شیر استفاده می شود. از خطوط نیز به منظور نشان دادن مسیرهای عبور هوا استفاده می شود. برای نشان دادن جهت عبور جریان هوا نیز از پیکان استفاده می شود. در صورتی که جریان هوا در هر دو جهت باشد، این حالت با دو عدد پیکان نشان داده می شود. حرف T نیز بیانگر پورت های بسته است. هر کدام از پورت ها شماره ای دارند که در وضعیت پایه شیر و داخل مربع نشان داده می شوند. در سمت راست و چپ نیز از المان های نشان دهنده ریست و عناصر تحریک استفاده می شود.

پارامترهای موثر برای انتخاب شیر پنوماتیک

برای دیدن محصولات پنوماتیک در خارج از ایران، می توانید به این وب سایت مراجعه کنید.

اگر می خواهید انتظار شما از عملکرد صحیح یک شیر پنوماتیک برآورده شود؛ باید در هنگام خرید شیر پنوماتیک یک سری پارامترها را در نظر بگیرید. در ادامه به برخی از پارامترهای موثر برای انتخاب شیر پنوماتیک اشاره می کنیم.

• توجه به فشار عملیاتی یکی از نکات مهم در هنگام خرید شیرهای پنوماتیک است. منظور از فشار عملیاتی مقدار فشاری است که در یک سیستم پنوماتیک، شیر توان تحمل آن را دارد.
• نوع شیر از دیگر پارامترهای موثر برای انتخاب شیر پنوماتیک محسوب می شود. لازم است انواع شیر پنوماتیک را به خوبی بشناسید و متناسب با نیاز صنعت خود، بهترین نوع شیر را خریداری کنید.
• توجه به نوع سیال نکته دیگری است که نباید از آن غافل شد. شیرهای پنوماتیکی انتخاب مناسب برای زمانی هستند که هوای فشرده به عنوان سیال مورد استفاده قرار می گیرد.
• در هنگام خرید شیر پنوماتیک باید به ولتاژ مجاز و تعداد بوبین ها نیز توجه داشت.
• از دیگر پارامترهای موثر برای انتخاب شیر پنوماتیک می توان به زمان پاسخ، نرخ چرخه، سایز پورت و… نیز اشاره کرد.

شیر سیگنال پنوماتیک

شیر سیگنال پنوماتیک (Pneumatic Signal Valve) یک نوع شیر کنترلی است که برای کنترل سیگنال‌های پنوماتیک در سیستم‌ها و دستگاه‌های مختلف استفاده می‌شود. این شیرها به منظور ایجاد کنترل دقیق بر روی هوا یا گاز در یک خط لوله یا دستگاه بکار می‌روند.

وظیفه اصلی شیر سیگنال پنوماتیک، تنظیم و کنترل جریان هوا یا گاز در خط لوله است. ورودی این شیر معمولاً به صورت یک سیگنال پنوماتیک به شکل هوا فشرده تامین می‌شود. با تغییر فشار و سیگنال پنوماتیک ورودی، شیر بسته یا باز می‌شود و میزان جریان هوا یا گاز را کنترل می‌کند. این عملکرد شیر، برای کنترل دستگاه‌ها، صندلی‌ها، اعمال نیروها و یا تغییر جهت جریان سیگنال‌های پنوماتیک استفاده می‌شود.

شیرهای سیگنال پنوماتیک در صنایع مختلف به وفور یافت می‌شوند، از جمله خودروسازی، صنایع پتروشیمی، پردازش غذا، اتوماسیون صنعتی و سیستم‌های کنترلی. طراحی‌های مختلف این شیرها اجازه می‌دهد تا انواع مختلفی از جریان‌ها و اعمال مختلف سیگنال‌های پنوماتیک را کنترل کنند.

با توجه به اهمیت کنترل دقیق در فرآیندها و کاربردهای صنعتی، انتخاب شیرهای سیگنال پنوماتیک متناسب با نیازها و محیط‌های کاری موجود بسیار مهم است. این شیرها به علت سادگی، کارایی و قابلیت کنترل دقیق، جزو ابزارهای بسیار محبوب در صنعت‌های مختلف محسوب می‌شوند.( مشاهده انواع شیر سیگنال پنوماتیک )
