شیر برقی پنوماتیک چیست؟

شیر برقی پنوماتیک یکی از مدل های رایج شیرهای پنوماتیکی است که با اعمال جریان الکتریکی، کنترل جهت هوای فشرده را در سیستم پنوماتیک بر عهده دارد. در این شیر، بوبین برقی به وسیله جریان الکتریکی دارای خاصیت مغناطیسی شده و برای ایجاد تغییر در وضعیت شیر پنوماتیکی، نیروی مورد نیاز را فراهم می کند.

مشخصات فنی شیر کنترل جهت برقی

هر نوع شیر برقی پنوماتیک با توجه به مدل آن، مشخصات فنی متفاوتی با سایر شیرهای برقی پنوماتیک خواهد داشت.

 شیر کنترل جهت برقی پنوماتیک از قطعاتی همچون بوبین، پایه پیستون، اسپول، واشر آب بندی، شفت بوبین، بدنه آلومینیومی و… ساخته شده است. طراحی این شیر در مدل های مکعبی، ماژولار، شیرهای 2-2 و کتابی انجام می شود.

محرکه اصلی در شیر کنترل جهت برقی پنوماتیک، سلونوئید است. سلونوئید دستگاه تبدیل کننده جریان الکتریکی به جریان مکانیکی است. سیم پیچ و سنبه سلونوئید از اجزاء اصلی این دستگاه هستند. از سیم مسی برای تولید سیم پیچ سلونوئید استفاده می شود. ولتاژهایی که سیم پیچ می تواند با آنها کار کند، روی پلاک شیر نوشته می شوند. سنبه سلونوئید قطعه متحرکی است که از لایه های فولادی متصل شده به یکدیگر ساخته می شود. حرکت سنبه با نیروی آهنربا و نیروی فنر انجام می شود. برای محافظت از شیرهای برقی از پوشش مناسب با محیط استفاده می شود.

پادکست صوتی شیر برقی پنوماتیک. پیشنهادی مدیر وب سایت

برای  دیدن انواع شیر برقی کتابی پنوماتیک  به این صفحه مراجعه کنید

وضعیت شیر برقی پنوماتیک و تعداد پورت های آن تعیین کننده نوع عملکرد این شیر هستند. منظور از پورت ها مسیرهای ورودی یا خروجی از شیر یا تعداد دهانه است. منظور از وضعیت شیر نیز تعداد حالت هایی است که در اثر فرمان ایجاد شده اند و ارتباط بین پورت ها را برقرار می کنند.

برای دانستن تعداد وضعیت های شیر کنترل جهت برقی پنوماتیک کافی است به پلاکی که روی شیر نصب شده است، توجه کنید. تعداد وضعیت های شیر مطابق با تعداد مربع هایی است که روی شیر وجود دارند. تعداد پورت ها نیز داخل مربع ها مشخص شده است.

شیر برقی پنوماتیک چیست

امکان تولید شیر برقی پنوماتیک با فشار 40 بار وجود دارد، اما تولید آن اغلب با فشار 10 بار است. این شیرها معمولا با وضعیت و پورت های 2-3، 2-5 و 3-5 ساخته می شوند. پرکاربردترین نوع این شیرها نوع 2-5 است. فرمان شیر کنترل جهت برقی پنوماتیک به هر دو حالت دوبل و تک بوبین تولید می شود.

برای خرید شیر برقی پنوماتیک به این صفحه مراجعه کنید

منظور از حالت دوبل همان حالت دو بوبین است. شیرهای کنترل جهت  برقی 3-5 معمولا به صورت دو بوبین تولید می شوند. مدل 2-3 این شیر نیز اغلب تک بوبین است.

سیال شیر برقی پنوماتیک، هوای فشرده است. دمای کاری این شیر بین 10 تا 60 درجه سانتی گراد می باشد. برای این شیر از نام های سلونوئیدی و بوبینی نیز استفاده می شود.

مزایا و کاربرد شیرهای برقی پنوماتیکی

شیر برقی پنوماتیک در صنایع مختلف مورد استفاده قرار می گیرد. طیف گسترده ای از صنایع از انواع شیر پنوماتیک به ویژه شیرهای برقی پنوماتیک استفاده می کنند. اگر بخواهیم از کاربرد شیر برقی در صنایع نام ببریم، می توان به کاربرد آن در خطوط اتوماسیون، تعمیرگاه های خودرو، خطوط تولید صنایع مختلف، تولید تایر، سیستم های تهویه مطبوع، صنایع اتوماتیک، صنایع شیمیایی، صنعت بسته بندی، صنایع غذایی، صنایع داروسازی، صنایع نفت و گاز و… اشاره کرد.

از جمله مزایای شیر برقی پنوماتیک که می توان از آنها نام برد؛ عبارتند از:

• سرعت پاسخگویی
• تعمیر آسان
• مصرف پایین برق
• سادگی ساختار
• و…


   معرفی شیر برقی کتابی پنوماتیک

  شیر برقی کتابی پنوماتیک یکی از شیرهای پرکاربرد در سیستم های پنوماتیکی است. شیرهای برقی کتابی در بازار به دو حالت دو بوبین و تک بوبین به فروش می رسند. در مدل تک بوبین، تحریک بوبین سبب انتقال جریان هوا به سمت دهانه خروجی می شود. تحریک مجدد بوبین نیز سبب بسته شدن دهانه ورودی شده که خروج هوای اضافی از دهانه را به دنبال دارد و در پی آن شیر به حالت نخستین خود بر می گردد.

برای خرید شیر برقی 5/3 دوبل سایز 1/2  می توانید به این محصول مراجعه کنید

در شیر برقی دو بوبین، تغییر حالت جک بعد از تحریک بوبین اول انجام شده و اگر بوبین دوم تحریک نشود، شاهد بازگشت جک به حالت نخستین خود نخواهید بود. در واقع بازگشت جک به حالت ابتدایی و خروج هوای اضافی پس از تحریک بوبین دوم رخ می دهد.

شیر برقی پنوماتیک کتابی معمولا دارای ساختار عملکردی بسته است. فشار کاری این شیر برقی نیز تا میزان 8 بار می باشد. شیرهای برقی کتابی اغلب در جنس های مختلف و با سایزهای  ¼ و ⅜ و ½   تولید می شوند. در بازار انواع  ۲-۲ ، ۲-۳ ، ۲-۵ ، ۳-۵ ، ۲-۴ و ۳-۴ این شیر عرضه می شوند.

بررسی عملکرد شیرهای برقی دو بوبین

پیش از بررسی عملکرد شیر برقی دو بوبین لازم است توضیح مختصری در رابطه با بوبین ارائه نماییم. بوبین، سیم پیچ پیچیده شده به دور یک هسته است. با اتصال جریان الکتریکی به بوبین، میدان مغناطیسی قوی تولید می شود. میان وسعت میدان الکترومغناطیسی ایجاد شده توسط بوبین با هسته و سیم پیچ آن رابطه مستقیم وجود دارد.

در شیر کنترل جهت برقی  دو بوبین، نیروی برق در بوبین جریان پیدا کرده و میدان الکترومغناطیسی ایجاد می کند که دارای خاصیت آهنربایی است. این خاصیت در مسیر جریان سیال، تغییر ایجاد می کند. زمانی که بین باز و بسته کردن دریچه نیاز به وقفه ای باشد از شیر برقی پنوماتیک دو بوبین استفاده می شود. وظیفه باز کردن دریچه به عهده یک بوبین بوده و بوبین دیگر عهده دار بستن دریچه خواهد بود.

برای خرید شیر برقی 5/2 تک سایز 1/2 می توانید به این محصول مراجعه کنید

نحوه عملکرد شیر  کنترل جهت تک بوبین

در شیر برقی پنوماتیک زمانی که فرمان صادر می شود و نیروی الکتریکی به بوبین می رسد، سیم پیچ مانند آهن‌ربا عمل می کند. اثر آهنربایی بوبین بر شفت نیز تاثیر می گذارد و اسپول توسط شفت کشیده می شود. در شیر برقی تک بوبین، بازگشت اسپول به حالت ابتدایی خود با کمک فنر انجام می شود.

شیر کنترل جهت برقی پنوماتیک تک بوبین برای ارسال فرمان پشت سر هم ( فرمان باز شدن یا فرمان بسته شدن) مورد استفاده قرار می گیرد؛ اما شیر برقی دو بوبین این قابلیت را دارد که چند فرمان را در فواصل زمانی مختلف به صورت خودکار ارسال کند.

نکات خرید شیر برقی

قبل از اقدام به خرید شیر برقی پنوماتیک لازم است، اطلاعات کافی در رابطه با این شیر داشته باشید و یک‌سری پارامترها را در نظر بگیرید. کارکرد شیر برقی را نوع مدار آن معین می کند؛ بنابراین یکی از نکات خرید شیر کنترل جهت توجه به نوع مدار آن است. از دیگر مواردی که در هنگام خرید شیر برقی پنوماتیک باید به آنها توجه کرد، عبارتند از:

• درجه حفاظت بوبین که امکان نصب شیر برقی را در محیط های مختلف مشخص می کند.
• تعداد وضعیت شیر برقی
• مدت زمانی که پس از فعال شدن شیر برای تغییر وضعیت لازم است.
• ابعاد فیزیکی تعیین کننده اندازه پورت
• فشار کاری یکی از مولفه های با اهمیت در خرید شیر برقی است. عدم توجه به این پارامتر سبب آسیب دیدن شیر برقی می شود.
• حداکثر ولتاژی که سیم پیچ توان حفظ آن را دارد.
• نوع ماده ای که شیر کنترل جهت قادر به کنترل آن است.
• تعداد چرخه
• ضریب جریان
• داشتن گارانتی
• سازگار بودن متریال بدنه با دمای محیطی که شیر برقی در آن مورد استفاده قرار خواهد گرفت.
• اندازه خروجی

برای خرید اتصالات پنوماتیک می توانید با مشاوران پنوپخش در ارتباط باشید

قیمت شیر برقی پنوماتیک

یکی از مولفه هایی که خریداران در هنگام خرید شیر برقی پنوماتیک به آن توجه می کنند، قیمت آن است. موارد مختلفی بر قیمت شیر کنترل جهت برقی پنوماتیک تاثیر می گذارند. برند سازنده، نوع بوبین، سایز شیر برقی، کیفیت ساخت آن، نوع و مدل شیر و… از جمله این موارد هستند.

با خرید از فروشگاه های معتبر و اخذ مشاوره از کارشناسان آنها می توانید، قطعه مورد نظر خود را با قیمت مناسب و در عین حال کیفیت بالا خریداری نمایید.

برای دیدن محصولات پنوماتیک در خارج از ایران، می توانید به این وب سایت مراجعه کنید.

فروشگاه قطعات پنوماتیک | قطعات هیدرولیک

ما در پنوپخش به عوان  بزرگترین فروشگاه قطعات پنوماتیک و هیدرولیک در ایران،  افتخار میکنیم که با سال ها تجربه و همراهی تیمی از متخصصان، خود را به عنوان فروشگاه قطعات پنوماتیک و هیدرولیک برای مشتریانی که نیاز به تجهیز به محصولات باکیفیت و خدمات بی نظیر در حوزه پنوماتیک و هیدرولیک دارند، به اندازه کافی معتبر معرفی کرده ایم.
طیف وسیع قطعات پنوماتیک و قطعات هیدرولیک ما، همراه با تعهد ما به رضایت مشتری، ما را از رقبا متمایز می کند. چه به دنبال سیلندرهای هیدرولیک و پنوماتیک ، شیرهای پنوماتیک و هیدرولیک و  یا هر نوع از محصولات پنوماتیک و محصولات هیدرولیک مرتبط دیگری باشید، می توانید با کارشناسان  مجموعه پنوپخش تماس حاصل  کنید تا بتوانیم با نگاهی دقیق ،  راه حل های قابل اعتمادی را که نیازهای خاص شما را برآورده می کند ارائه دهیم.

مجموعه وسیعی از باکیفیت ترین  برندهای این صنعت، مثل  Festo – SMC -AirControll و … در فروشگاه قطعات پنوماتیک و هیدرولیک پنوپخش با بالاترین کیفیت و بهترین قیمت ها ،  سال هاست که برای مشتریانمان تامین می شوند ، چرا که ما به عنوان واردکننده مستقیم قطعات پنوماتیک و  هیدرولیک ، اطمینان حاصل می کنیم که مشتریان ما بالاترین کیفیت، این  محصولات را با قیمت های رقابتی دریافت می کنند. تعهد ما به ارائه محصولات باکیفیت از بهترین برندها، همراه با خدمات استثنایی به مشتریان، ما را به نامی قابل اعتماد در این  صنعت تبدیل کرده است.

مشاهده همه

قیمت انواع شیر برقی پنوماتیک

انواع شیر برقی پنوماتیکی:

شیرهای برقی پنوماتیکی بر اساس تعداد پورت ها و حالت های عملکرد طبقه بندی می شوند. هرچه تعداد پورت ها بیشتر باشد، شیر پیچیده تر و وظایف آن متنوع تر است. در ادامه به بررسی رایج ترین مدل ها می پردازیم:

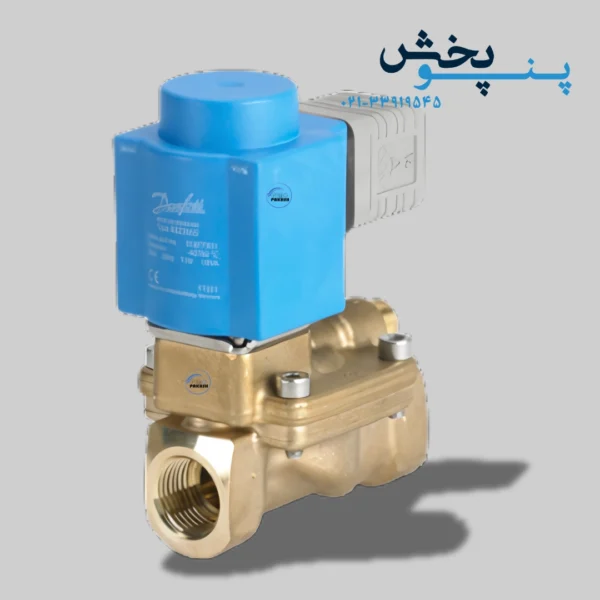

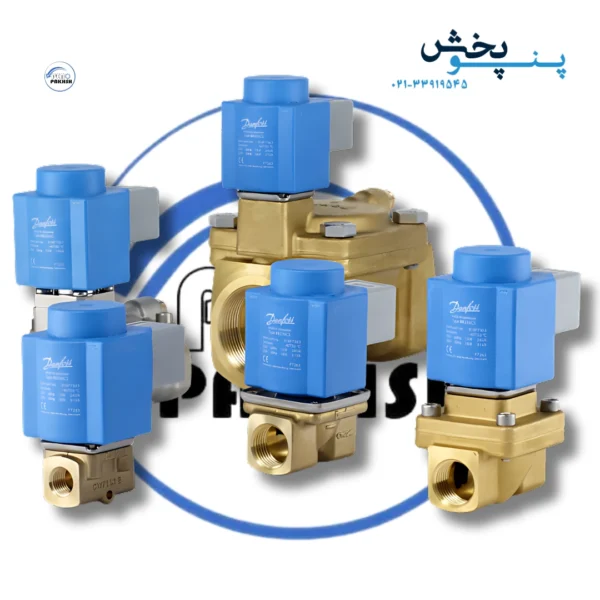

1. شیر برقی 2/2:

این شیر ساده و کاربردی دارای دو درگاه برای ورود و خروج هوا می باشد. مدل های باز پیش فرض (Normally Open) و پیش فرض بسته (Normally Closed) آن انعطاف پذیری بالایی را در کنترل جریان هوا ارائه می دهند. قیمت این شیرآلات با توجه به سایز و برند از 310 هزار تومان تا 29 میلیون تومان متغیر است.

2. شیر برقی 3/2:

این شیر دارای سه درگاه است: دو درگاه برای ورود و خروج هوا و یک درگاه برای تخلیه فشار اضافی. مدل های کتاب این شیر بسیار پرطرفدار است. قیمت شیر برقی 2/3 برای مدل های چینی بین 280 هزار تومان تا 740 هزار تومان و برای برندهای اروپایی و ژاپنی از 1 میلیون تومان است.

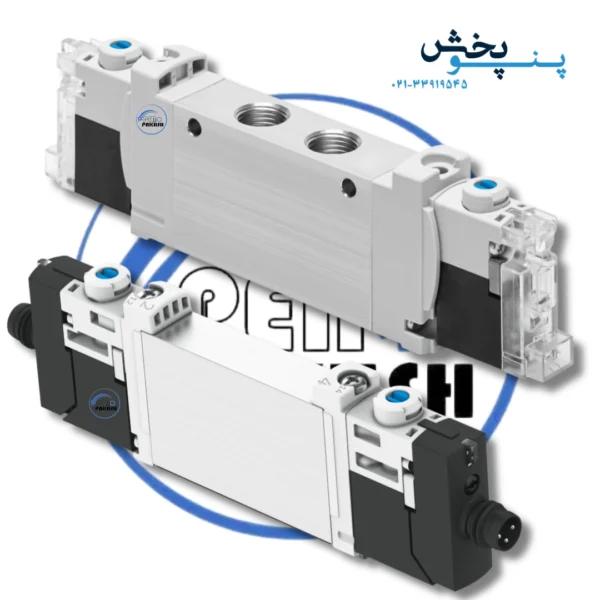

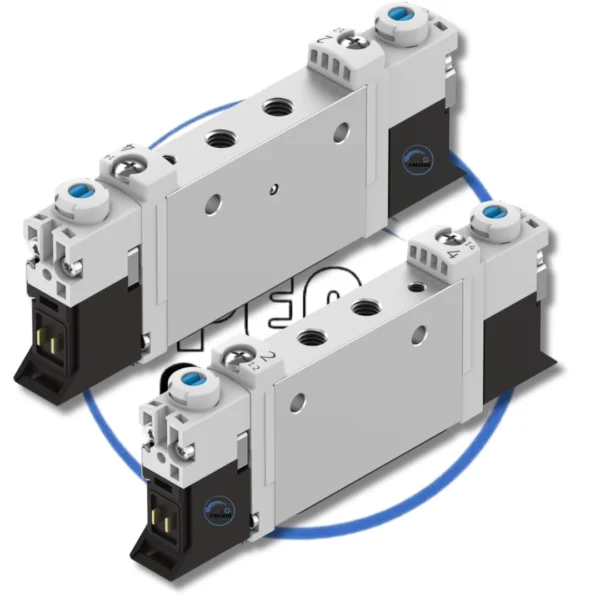

3. شیر برقی 5/2:

این شیر پرکاربرد دارای 5 پورت است: دو درگاه برای ورود و خروج، یک پورت برای کاهش فشار و دو درگاه برای اتصال به جک یا اپراتورهای دیگر. تنوع عملکردی این شیر، آن را به گزینه ای ایده آل برای مصارف مختلف تبدیل کرده است. قیمت شیر برقی 5.2 برای مدل های چینی بین 280 هزار تومان تا 1.3 میلیون تومان و برای برندهای اروپایی و ژاپنی از 1 میلیون تومان است.

4. شیر برقی 3/5:

این شیر منحصر به فرد دارای 3 حالت و 5 پورت است و به دلیل داشتن دو سیم پیچ مجزا پیچیده ترین نوع شیر برقی محسوب می شود. قیمت این شیرها بسته به سایز بین 280 هزار تومان تا 13 میلیون تومان برای مدل های چینی و از 1 میلیون تومان برای برندهای اروپایی و ژاپنی متغیر است.

5. شیر برقی ISO:

این شیرها با طراحی خاص و بدون نیاز به اورینگ در رده شیرهای استاندارد ISO قرار می گیرند. مدل های ISO 1، ISO 2 و ISO 3 این شیرها برای نصب نیاز به پایه دارند. قیمت شیر برقی ISO در برندهای اروپایی بین 5 میلیون تومان تا 34 میلیون تومان است

6.شیر برقی بلوکی:

شیر برقی بلوکی SMC، که توسط این شرکت با نام‌های “شیر برقی 5 پورت کامپکت” یا “شیر برقی پنوماتیک مانیفولد” نیز شناخته می‌شود، یک شیر کنترل جریان پیشرفته است که با ارائه طیف وسیعی از مزایا، انقلابی در دنیای اتوماسیون صنعتی ایجاد کرده است. این شیرها با دارا بودن 5 پورت یا بیشتر، برای پیکربندی‌های پیچیده جریان ایده‌آل بوده و امکان کنترل دقیق و ظریف را در سیستم‌های مختلف فراهم می‌کنند.
برای خرید شیر برقی بلوکی  میتوانید به راحتی انواع آن را در فروشگاه پنوماتیک پنوپخش پیدا و خریداری کنید.

پنوپخش، همراه همیشگی شما در دنیای شیرهای برقی:

پنوپخش به عنوان مرجع تخصصی تامین قطعات پنوماتیک با ارائه انواع بی نظیر شیر برقی پنوماتیک در برندهای اروپایی، چینی، ژاپنی و تایوانی در کنار شماست. کارشناسان مجرب ما با دانش فنی عمیق خود شما را در انتخاب شیر برقی مناسب برای سیستم راهنمایی و کمک خواهند کرد.

یادداشت های مهم:

در انتخاب شیر برقی پنوماتیکی به تعداد پورت ها، حالت های کاربردی، اندازه، برند و قیمت توجه کنید.
شیرهای برقی پنوماتیک در صنایع مختلفی مانند خودروسازی، نساجی، بسته بندی، داروسازی و غیره کاربرد دارند.
پنوپخش با ارائه خدمات پس از فروش و گارانتی معتبر خیال شما را از بابت کیفیت و کارایی شیر برقی پنوماتیک راحت می کند.
