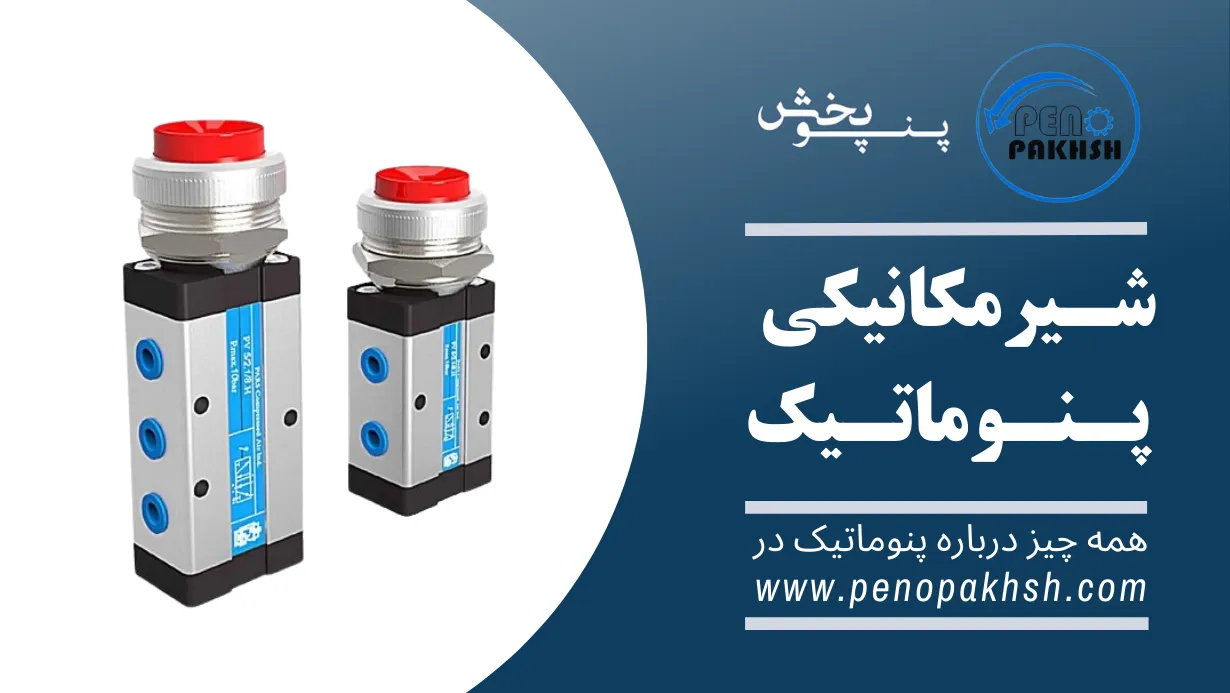

شیر مکانیکی پنوماتیک چیست؟

 شیر مکانیکی پنوماتیک یکی از شیرهای پنوماتیکی است که از لحاظ نوع فرمان با سایر شیرهای پنوماتیکی متفاوت است. در واقع در این شیر برای تغییر وضعیت از نیروی برق استفاده نشده و همچنین تغییر وضعیت آن به صورت دستی اتفاق نمی افتد. فرمان در شیر کنترل جهت مکانیکی پنوماتیک از طریق کلیدهای دکمه ای انجام می شود.

مشخصات فنی شیر کنترل جهت مکانیکی

 شیر مکانیکی پنوماتیک از لحاظ پارامترهای کلی تجهیزات، اجزای داخلی و ساختار کلی؛ تفاوت چندانی با سایر شیرهای پنوماتیکی ندارد. وضعیت های این شیر نیز در حالت های 2-3، 2-4، 2-5، 3-5 است که تعداد وضعیت ها با عدد اول و تعداد پورت ها با عدد دوم نشان داده می شود.

برای دیدن انواع شیر کنترل جهت پنوماتیک و کارایی آن‌ها خواندن این مقاله به شما توصیه می‌گردد.

آلیاژ آلومینیوم متریال اصلی است که در ساخت بدنه شیر کنترل جهت مکانیکی پنوماتیک مورد استفاده قرار می گیرد. برای ساخت کلید فرمان شیرهای مکانیکی پنوماتیک نیز از پلاستیک فشرده با پایه فلزی استفاده می شود. منفی 10 تا 70 درجه سلسیوس دمای کاری این شیر می باشد. فشار کاری آن نیز 10 بار است. ⅛، ¼، ⅜، ½  نیز سایز دهانه وروی و خروجی شیر پنوماتیک مکانیکی است.

برای اینکه وضعیت شیر در شیرهای پنوماتیکی مشخص شود از یک مربع استفاده می کنند. خطوط نیز بیانگر مسیرهای گذر هوا هستند. از پیکان هم برای نشان دادن جهت گذر هوا استفاده می شود. در وضعیت پایه شیر و درون مربع نیز شماره پورت ها نشان داده می شود. المان های بیانگر ریست و عنصرهای تحریک نیز در سمت راست و چپ نشان داده می شوند.

شیر مکانیکی پنوماتیک

انواع شیرهای مکانیکی پنوماتیک

از نظر اعمال فرمانی که بر روی اسپول شیر مکانیکی پنوماتیک انجام می شود، انواع شیر مکانیکی در بازار وجود دارند. در مدل های کلیدی به محض قرار دادن دست روی کلید، جریان باد وصل شده و با برداشتن دست از روی کلید، شیر به کمک فنر به حالت اولیه خود بر می گردد.

در ادامه توضیحاتی در رابطه با برخی از رایج ترین مدل های این شیر ارائه می کنیم.

• شیر پنوماتیک کششی – فشاری: در این مدل از شیر کنترل جهت مکانیکی پنوماتیک با فشردن کلید، وضعیت شیر تغییر پیدا می کند. عملیات بازگشت به حالت اولیه نیز با کشیدن کلید یا نیروی فنر انجام می شود.
• شیر مکانیکی پنوماتیک سلکتوری: شیرهای مکانیکی مدل سلکتوری به صورت صفر و یک کار می کنند. به محض اینکه کلید را روی عدد صفر قرار دهیم جریان را وصل می کند و به محض آوردن کلید به سمت عدد یک، جریان قطع می شود.

شیر مکانیکی پنوماتیک

استفاده از کلیدهای گردان چند حالته در این شیر سبب شده که از آن با عنوان میکرو سوئیچ سلکتوری نام برده شود. قسمت کلید شیر مکانیکی سلکتوری در دو حالت پایه بلند و ساده ساخته می شود. در مواقعی که فاصله بین محل نصب کلید و محل قرارگیری شیر وجود دارد، از کلید سلکتوری پایه بلند استفاده می شود.

• شیر کنترل جهت مکانیکی پنوماتیک مدل غلطکی: میکروسوئیچ های غلطکی پنوماتیک برای انجام مکانیکی کار در سیستم های خودکار مورد استفاده قرار می گیرند. در این مدل برای به کار انداختن شیر، قطعات متحرک از روی غلطک عبور می کنند. این مسئله که غلطک با قسمت متحرک می‌چرخد، سبب کاهش اصطکاک می شود. این امر از بروز سایش و ایراد در شیر جلوگیری کرده و در نتیجه افزایش طول عمر آن را در پی خواهد داشت.

این مدل از شیر کنترل جهت مکانیکی پنوماتیک به نیروی فرمان دهنده یا محرک، نیاز کمتری دارد که این امر یک مزیت محسوب می شود. عملیات های گوناگون در این شیر به صورت خودکار انجام می شوند. وزن سبک شیر غلطکی پنوماتیک نیز از دیگر مزایای آن بشمار می آید.

شیر کنترل جهت مکانیکی پنوماتیک

• شیر مکانیکی پنوماتیک قارچی: شکل کلید این مدل از شیرهای مکانیکی پنوماتیک شبیه به قارچ است. علت نامگذاری این کلید به کلید قارچی نیز همین امر می باشد. شیر مکانیکی قارچی در دو نوع قفل شونده و ساده تولید می شود. از مدل قفل شونده برای دستگاه های حساس یا مکان های خاص استفاده می شود. برای فعال شدن قفل این شیر؛ کلید، یک چرخش چند درجه ای انجام می دهد.

این نوع از شیرهای پنوماتیکی در دو تیپ سایز بزرگ و سایز کوچک ساخته می شوند. سایز کوچک فقط جهت 3-2 دارد و سایز آن فقط یک هشتم است و صرفا در فرمان ها استفاده می شود. سایز بزرگ معمولا در جک های 3-2 و 5-2 استفاده شده و در سایز های یک هشتم و یک چهارم وجود دارد.

شیر دستی پنوماتیک برای دیدن جزئیات بیشتر و آشنایی با این قطعه به مقاله مراجعه کنید.

• شیر پنوماتیک دکمه ای- فشاری: کلید فرمان در این نوع از شیر مکانیکی پنوماتیک در حالت دکمه ای فشاری قرار داشته  و اپراتور می تواند به کمک کلید فرمان بر تغییر وضعیت شیر کنترل داشته باشد. از رنگ های مختلفی برای کلید این شیر استفاده می کنند. انتخاب رنگ بستگی به مدار یا عملکرد شیر دارد. رنگ های آبی، سبز، زرد و قرمز؛ رنگ هایی هستند که برای کلید شیر پنوماتیک دکمه ای فشاری از آنها استفاده می شود.

شیر مکانیکی پنوماتیک قرقره ای: معمولا در ابتدا و انتهای جک های پنوماتیکی مورد استفاده قرار می گیرد.

کاربرد شیر کنترل جهت مکانیکی

 شیر مکانیکی پنوماتیک نیز مانند سایر شیرهای پنوماتیکی کاربرد بسیاری در صنایع مختلف از جمله صنعت  نساجی، صنعت خودروسازی، صنایع داروسازی، صنایع پتروشیمی، دستگاه های بسته بندی، خطوط مونتاژ، خطوط اتوماسیون، خطوط رباتیک و … دارد.

مزایا و معایب شیرهای کنترل جهت مکانیکی پنوماتیک

انواع شیر مکانیکی کنترل جهت پنوماتیک دارای مزایای بسیاری هستند. از جمله مزایای شیر کنترل جهت مکانیکی می توان به موارد ذیل اشاره کرد:

• وزن سبک
• سهولت در تعمیر
• افزایش عمر سیستم
• نیاز کمتر به نیروی فرمان دهنده و ساده سازی مدار
• کاهش در استهلاک قطعات
• انجام خودکار عملیات ها
• انعطاف پذیری بالا
• کاهش هزینه ها
• امنیت بیشتر
• آلودگی کمتر

شیر مکانیکی پنوماتیک نیز مانند هر محصول دیگری ممکن است در کنار مزایایی که دارد، دارای معایبی نیز باشد. مزایای این شیر در مقایسه با معایب آن بیشتر است. نیاز به آمادگی، تراکم هوا، صدای سیستم، نیاز به هزینه برای نیرو و… برخی از معایب این قطعه پنوماتیکی هستند.

نکات انتخاب شیر کنترل جهت مکانیکی پنوماتیک

خرید اصولی شیر مکانیکی پنوماتیک سبب بهبود عملکرد دستگاه می شود. همچنین دقت و سرعت کار را افزایش داده و در نتیجه در زمان صرفه جویی می کند.  در هنگام خرید این شیر باید به یک‌سری پارامترها توجه داشت. خوب است بدانید، شیر کنترل جهت مکانیکی پنوماتیک در مقایسه با شیر دستی قیمت بیشتری دارد؛ اما قیمت آن در مقایسه با شیر برقی پنوماتیک، کمتر می باشد.

شیر برقی پنوماتیک نیز نوع دیگری از این دسته می‌باشد. خواندن این مقاله به شما توصیه می گردد.

یکی از نکات انتخاب شیر کنترل جهت مکانیکی پنوماتیک توجه به پارامترهای ذیل است:

• موقعیت سوئیچینگ
• سایز پورت ها
• دمای کاری (منظور از دمای کاری، بازه دمایی محیط است که باید برای شیر مناسب باشد).
• فشار کاری (منظور از فشار کاری فشاری است که شیر در آن محدوده عملکرد خوبی خواهد داشت).
• تعداد دهانه و پورت های ورودی و خروجی
• اندازه اسمی شیر که نشان دهنده عرض شیر است.
• جنس اسپول
• جنس آب‌بند
• جنس پیچ ها
• موقعیت سوپاپ
• استانداردهای تولید
• فرمان شیر
• تعداد مسیرهای جریان
• گارانتی
• آلیاژ مورد استفاده قرار گرفته در ساخت شیر
• نوع کلید فرمان
• دقت پاسخگویی به فرمان
• برند و کشور سازنده (کشورهای مختلفی انواع شیر مکانیکی پنوماتیک را در برندهای مختلف تولید می کنند؛ از جمله این برندها می توان به برندهای فستو، ایرتک، متال ورک، شاکو، مایندمن و… اشاره کرد.)

برای دیدن محصولات پنوماتیک در خارج از ایران، می توانید به این وب سایت مراجعه کنید.

سخن پایانی

همانطور که ذکر کردیم، شیر مکانیکی پنوماتیک در مقایسه با شیرهای پنوماتیک برقی، قیمت کمتری دارد. قیمت مناسب شیرهای مکانیکی نسبت به شیرهای برقی و مزایای بیشتری که در مقایسه با شیرهای دستی دارند، بسیاری از صنعتگران را ترغیب به خرید این شیرها می کنند. شیر کنترل جهت مکانیکی پنوماتیک یک انتخاب اقتصادی و بهینه است. شما می توانید با اخذ مشاوره از فعالان این حوزه و یا ارتباط با کارشناسان پنوپخش ، شیر مکانیکی مناسب را خریداری کرده و در هزینه های خود صرفه جویی کنید.
