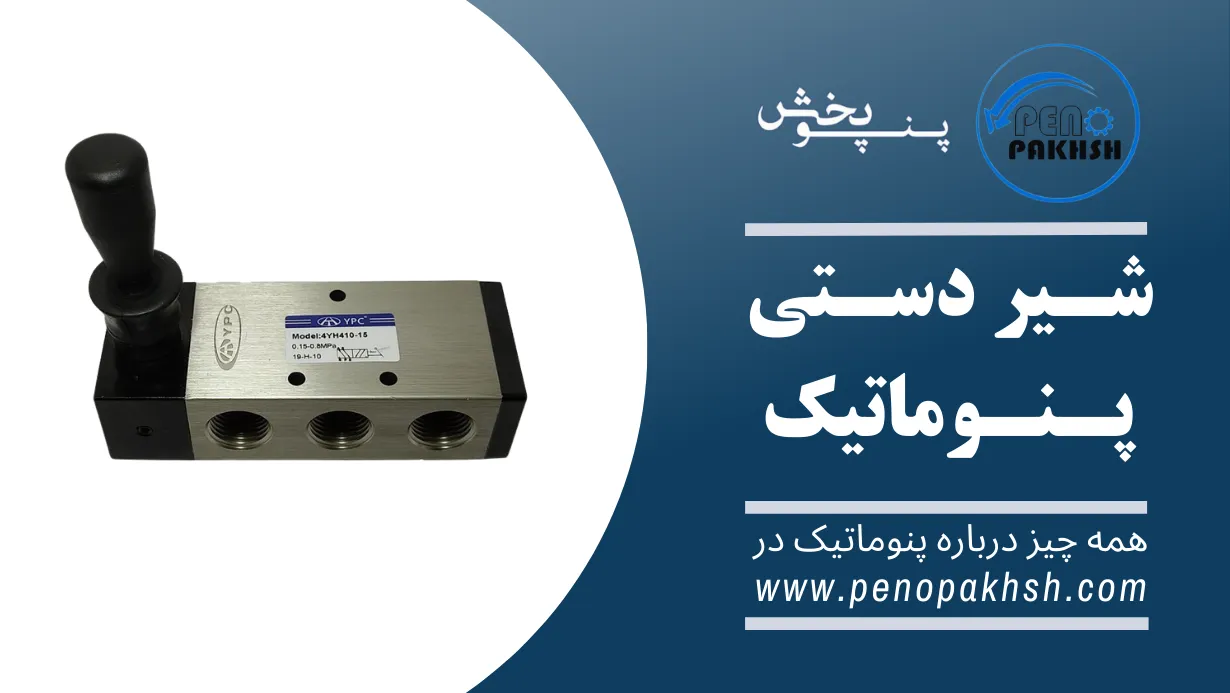

شیر دستی پنوماتیک چیست

شیر دستی پنوماتیک یک  قطعه کاربردی در سیستم های پنوماتیک است که از آن برای فرمان دادن به جک های پنوماتیک یا سایر عملگرهای پنوماتیکی استفاده می شود. در مواقعی که نیاز است، اپراتور بر روی کار نظارت داشته باشد، شیر کنترل جهت دستی پنوماتیک گزینه مناسبی است.

بررسی مشخصات فنی شیر کنترل جهت دستی و نحوه عملکرد آن

در ساخت بدنه شیر دستی پنوماتیک از متریال آلومینیوم استفاده می شود. این شیر، جهت فشار 10 بار و دمای کاری تا 70 درجه سانتی گراد ساخته می شود. معمولا سیال شیرهای دستی پنوماتیک مانند سایر شیرهای پنوماتیکی، هوای فشرده است. سایز پورت شیرهای پنوماتیک دستی ¼  تا ½ اینچ است.

ساختار این تجهیز پنوماتیک کشویی و پدالی مشابه شیرهای برقی است. تفاوت اصلی شیرهای برقی پنوماتیک یا شیرهای پنوماتیک دستی در نوع فرمان است.

شیر دستی پنوماتیک متشکل از درپوش ابتدایی و انتهایی، بدنه، اسپول، اورینگ اسپول، واشر آب‌بندی، تخلیه دستی، اهرم کنترل دستی، مهره قفل کن، کاور ضد غبار و… می باشد.

نحوه عملکرد شیر دستی پنوماتیک نیز مانند سایر شیرهای پنوماتیک بوده، اما نیرویی که در این شیرها برای کنترل جهت هوای فشرده نیاز است، به صورت فیزیکی اعمال می شود. برای عملکرد شیرهای دستی پنوماتیک از اختلاف فشار هوا استفاده می شود.

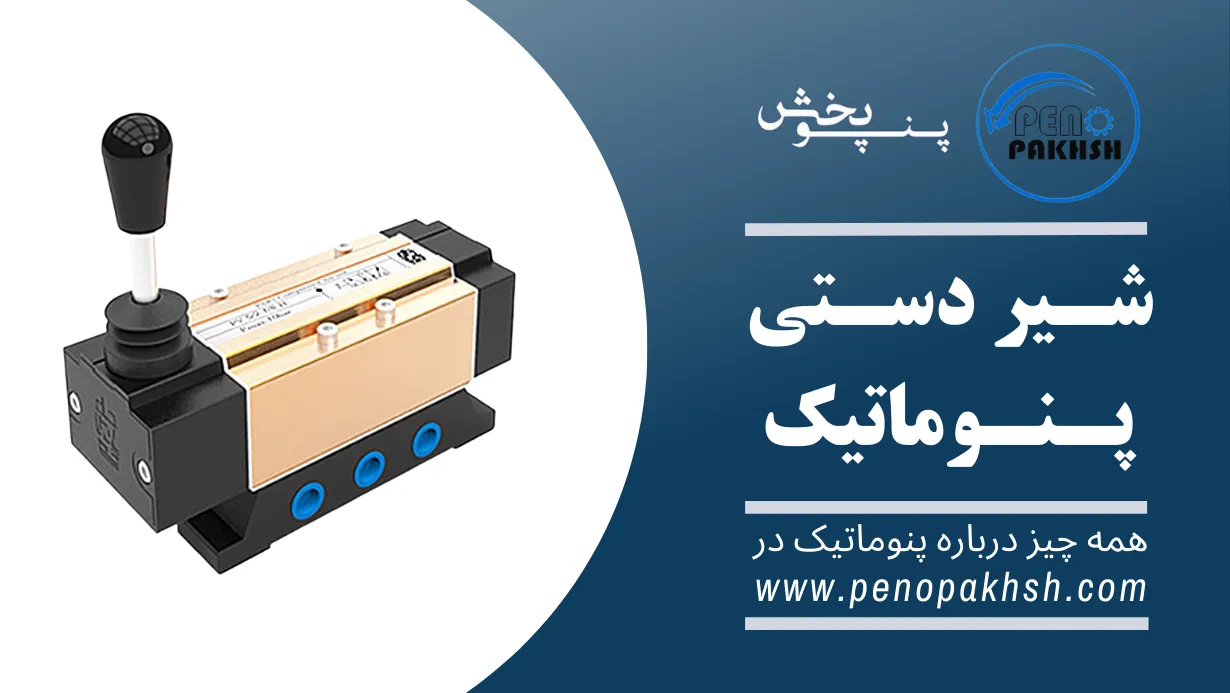

شیر دستی پنوماتیک چیست

برای آشنایی بیشتر با شیر کنترل جهت پنوماتیک خواندن این مقاله به شما پیشنهاد می‌شود.

مزایا و کاربرد شیرهای دستی پنوماتیک

شیر کنترل جهت دستی پنوماتیک در صنایع مختلف کاربرد دارد. این شیر در دستگاه هایی که جهت تعمیرات خودرو از آنها استفاده می شود، پرس های پنوماتیکی، دستگاه های چاپ و بسته بندی و… مورد استفاده قرار می گیرد. این شیر در صنایع غذایی، صنایع داروسازی، صنعت لاستیک سازی و… نیز کاربرد دارد.

شیر دستی پنوماتیک دارای اندازه کوچک و مناسبی است. همین امر سبب شده که در بسیاری از کاربردهای پنوماتیکی از آن استفاده شود. استفاده از این ابزار پنوماتیکی برای اپراتورها آسان بوده و اپراتور بر آن تسلط کافی خواهد داشت.

این مدل کنترل جهت  وزن سبکی دارد و دارای محفظه ای جهت دوام بیشتر می باشد. در مدل پدالی این شیر امکان فرمان دادن و راه اندازی دستگاه با پا وجود دارد.

پادکست شیر دستی پنوماتیک. پیشنهادی مدیر وب سایت.

 انواع کنترل جهت دستی بر اساس نوع فرمان

با در نظر گرفتن یک سری فاکتورها می توان شیر دستی پنوماتیک را به انواع مختلفی تقسیم بندی کرد. از نظر نوع فرمان، این شیر در گروه های ذیل دسته بندی می شود:

• شیر کنترل جهت دستی با فرمان 2/3: این نوع از شیرهای دستی پنوماتیک دارای سه پورت است. نخستین پورت، مربوط به ورود هوا به شیر است. پورت دیگر سبب هدایت هوای فشرده به سمت جک می شود. آخرین پورت نیز به منظور تخلیه هوای اضافی در نظر گرفته می شود. این فرمان صرفا در یک مسیر قابلیت کنترل جک را دارد. تفاوتی میان فرمان 2/3 در جک های برقی و دستی وجود ندارد.
• شیر کنترل جهت دستی پنوماتیک با فرمان 2/4 و 3/4: از این مدل شیرها با عناوین دسته آسیابی و خمره ای نیز نام برده می شود. این شیرها برای جابجایی مسیر باد دارای اهرم گردان هستند.
• شیر دستی پنوماتیک دارای فرمان 2/5: در میان شیرهای دستی پنوماتیک، شیر پنوماتیک دارای فرمان 2/5 پرکاربرد است. با کمک این فرمان امکان کنترل جک در هر دو طرف باز و بسته وجود دارد. در این مدل از شیرهای دستی پنوماتیک، برای ورود هوا یک پورت و برای خروج آن دو پورت دیگر در نظر گرفته شده است. دو پورت این شیر نیز مخصوص جک است.

با ایجاد فرمان در شیر کنترل جهت دستی پنوماتیک، جک به طور کامل باز می شود. تا وقتی که دسته شیر به حالت اول برنگردد، جک نیز بسته نخواهد شد.

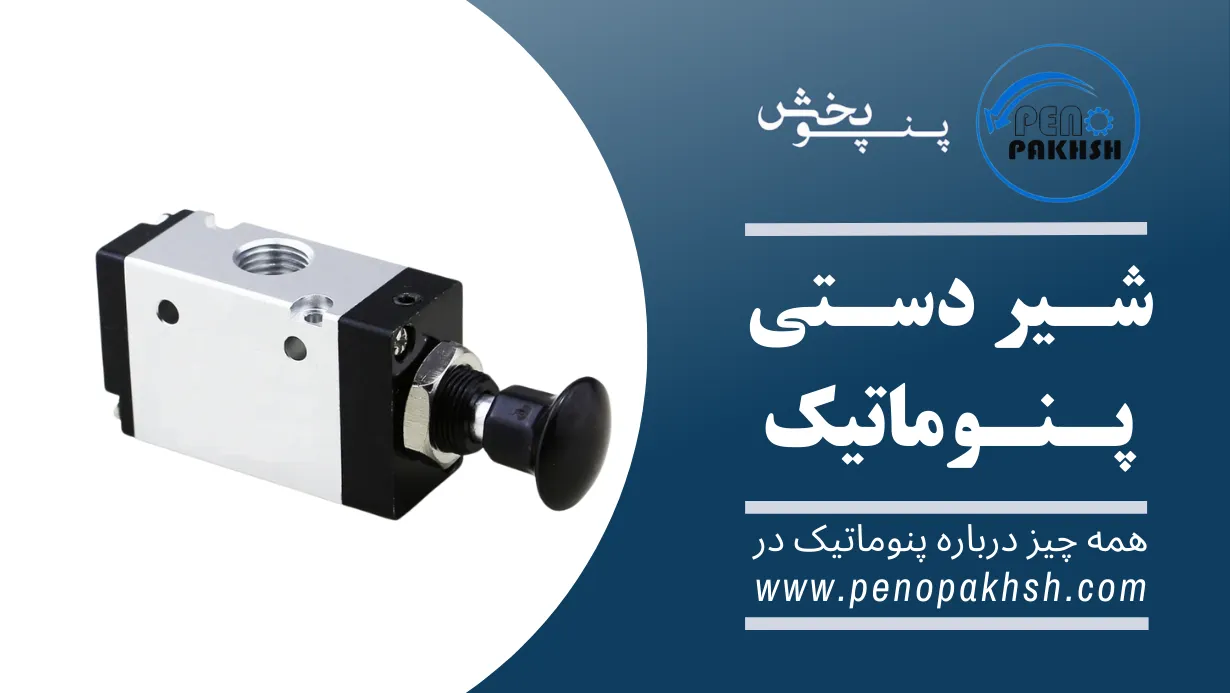

شیر کنترل جهت دستی پنوماتیک

• شیر کنترل جهت دستی پنوماتیک با فرمان 3/5: بیشترین تسلط و کنترل اپراتور بر روی عملگر با شیر دستی پنوماتیک دارای فرمان 3/5 امکان پذیر است. با این نوع از شیرهای دستی پنوماتیک علاوه بر اینکه امکان باز و بسته کردن جک برای اپراتور فراهم می شود، این امکان نیز وجود دارد که اپراتور بتواند در نقطه ای که در نظر دارد، جک را متوقف کند.

شیر دستی پنوماتیک با فرمان 3/5 از لحاظ تعداد پورت های ورودی و خروجی شبیه شیرهای دستی دارای فرمان 2/5 است. تفاوت شیرهای دستی 2/5 با 3/5 مربوط به تعداد موضع های حرکتی می باشد. در شیر دارای فرمان 3/5 با به سمت چپ کشیدن دسته، جک باز می شود. برای بسته شدن جک نیز باید دسته را به سمت راست کشید.

در شیر کنترل جهت دستی پنوماتیک با فرمان 3/5 به منظور قفل کردن جک در نقطه مورد نظر، باید آن را در موضع وسط یا صفر قرار داد.

منظور از پورت در شیر کنترل جهت دستی پنوماتیک ، سوراخ موجود در بدنه شیر کنترل است. شیلنگ های متصل را در پورت و یک اتصال دهنده پیچ می دهند. به منظور اندازه گیری پورت از NPT استفاده می شود.

برای دریافت کاتالوگ و خرید اتصالات پنوماتیک با مشاوران پنوپخش در ارتباط باشید.

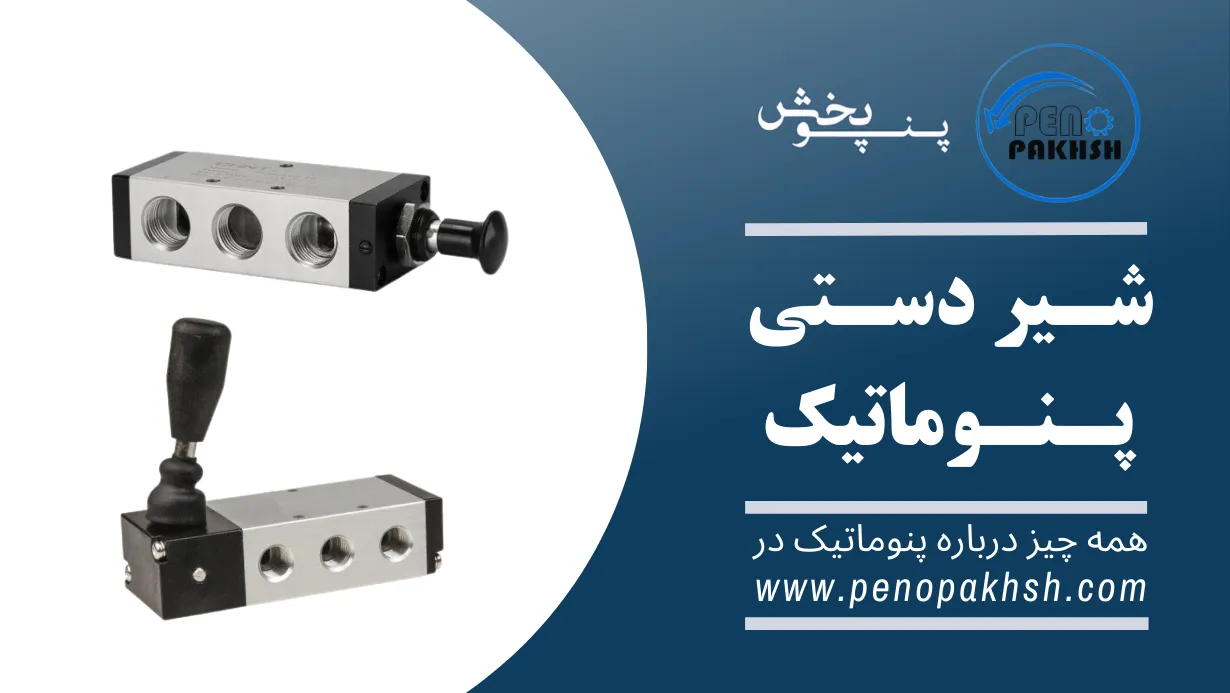

مدل های مختلف شیرهای دستی پنوماتیک

5 مدل پدالی، سوئیچی، اهرمی، فشاری و دکمه خارجی شیر دستی پنوماتیک در بازار وجود دارند. در شیر پدالی پنوماتیک با برداشتن پای اپراتور از روی پدال، جریان قطع خواهد شد. پدال های پنوماتیکی خود در حالت های ساده و حفاظ دار تولید می شوند. معمولا از متریال آلومینیوم در ساخت بدنه پدال شیرهای دستی پنوماتیک پدالی استفاده می شود

شیر دستی پنوماتیک اهرمی یکی از مدل های پرمصرف این شیرها می باشد. عملکرد این مدل از شیرهای دستی به کمک اهرم انجام می شود. نام دیگر این مدل، شیر تحریک دستی است. ساختار این شیر بسیار ساده بوده و با چرخاندن اهرم توسط اپراتور، شیر باز می شود.

جک پنوماتیک چیست؟ شاید برای شما هم سوال باشه که کاربرد جک پنوماتیک چیست و چطور قطعات اصلی و کارایی آن را باید بررسی کنیم. برای کسب اطلاعات بیشتر این مقاله را از دست ندهید.

ش ی ر د س ت ی پنوماتیک سوئیچ دار مناسب مواقعی است که اپراتور حضور ندارد. در این شیرها به کمک سوئیچ، مدار وصل شده تا کار انجام شود. به کمک این شیر، دستورات پنوماتیکی به راحتی اجرا می شوند.

 قیمت شیر دستی پنوماتیک

 در هنگام خرید هر محصولی، قیمت آن یکی از مولفه هایی است که خریداران در نظر می گیرند. قیمت شیر دستی پنوماتیک به پارامترهای مختلفی بستگی دارد. شیرهای پنوماتیک دستی بسته به سایزی که دارند، دارای قیمت متفاوتی هستند.

همانطور که در شیر برقی پنوماتیک تنوع و رنج قیمتی متفاوتی داریم این مدل هم  هم دامنه وسیعی از انتخاب در اختیار خریداران قرار دارد. برای کسب اطلاعات بیشتر به پشتیبانی وب سایت پنوپخش تنها وارد کننده مستقیم قطعات پنوماتیک در ایران در تماس باشید.

تنوع در برند و کشور سازنده تجهیزات کنترل جهت  نیز بر قیمت آن تاثیر می گذارد. قیمت شیرهای پنوماتیک دستی تولید شده توسط برندهای مختلف با یکدیگر متفاوت است. فاکتور دیگری که قیمت شیر دستی به آن وابسته است، متریالی است که در ساخت شیر مورد استفاده قرار گرفته است. در ساخت این شیر از متریال های فولاد، برنج و استیل استفاده می شود. قابلیت ها و سایر ویژگی های شیر کنترل جهت دستی پنوماتیک نیز سبب ایجاد تنوع در قیمت این شیرها می شود.

نکات خرید شیر دستی پنوماتیک

 برای اینکه در خرید هر محصولی احساس رضایت مندی شما کسب شود، لازم است به یک‌سری نکات، توجه کافی داشته باشید. توجه به نوع محصول مورد نظر، نکته ای است که نباید از آن غافل شد. با توجه به تنوع در نوع شیرهای دستی پنوماتیک برای اینکه مناسب ترین شیر را خریداری کنید، باید ویژگی های هر کدام از آنها را به خوبی بررسی کرده و در نهایت مدلی را تهیه کنید که به خوبی برطرف کننده نیاز صنعت شما باشد.

برای دیدن محصولات پنوماتیک در خارج از ایران، می توانید به این وب سایت مراجعه کنید.

یکی از نکات انتخاب شیر دستی توجه به پارامترهایی همچون موقعیت های سوئیچینگ، تعدادهای پورت های ورودی و خروجی شیر، موقعیت سوپاپ، مکانیزم باز و بسته شدن پورت ها و… می باشد. برای خرید موفق شیر کنترل جهت دستی پنوماتیک توجه به شیوه طراحی آن نیز اهمیت دارد. خرید از مجموعه های خوشنام و معتبری که در حوزه فروش محصولات پنوماتیکی فعالیت دارند، می تواند تا حد قابل توجهی سبب ایجاد اطمینان خاطر خریدار شود.
