شیر برقی نامور پنوماتیک: راهنمای جامع خرید، قیمت، انواع و نکات فنی (ارائه تخصصی از پنوپخش)

آیا می‌دانستید انتخاب یک شیر برقی نامور (Namur Solenoid Valve) مناسب می‌تواند تا ۳۰٪ در زمان نصب و ۱۵٪ در هزینه‌های نگهداری سیستم‌های پنوماتیک شما صرفه‌جویی ایجاد کند؟ در دنیای پویای اتوماسیون صنعتی، جایی که هر ثانیه و هر ریال اهمیت دارد، تصمیم‌گیری‌های هوشمندانه در انتخاب قطعات، تفاوت میان یک سیستم کارآمد و یک چالش دائمی را رقم می‌زند. شیرهای نامور پنوماتیک به عنوان یکی از اجزای کلیدی در کنترل اکچویتورهای بادی، نقشی حیاتی در این معادله ایفا می‌کنند. اما چگونه از میان انبوه مدل‌ها، برندها و مشخصات فنی، بهترین گزینه را برای نیاز خاص خود انتخاب کنید؟

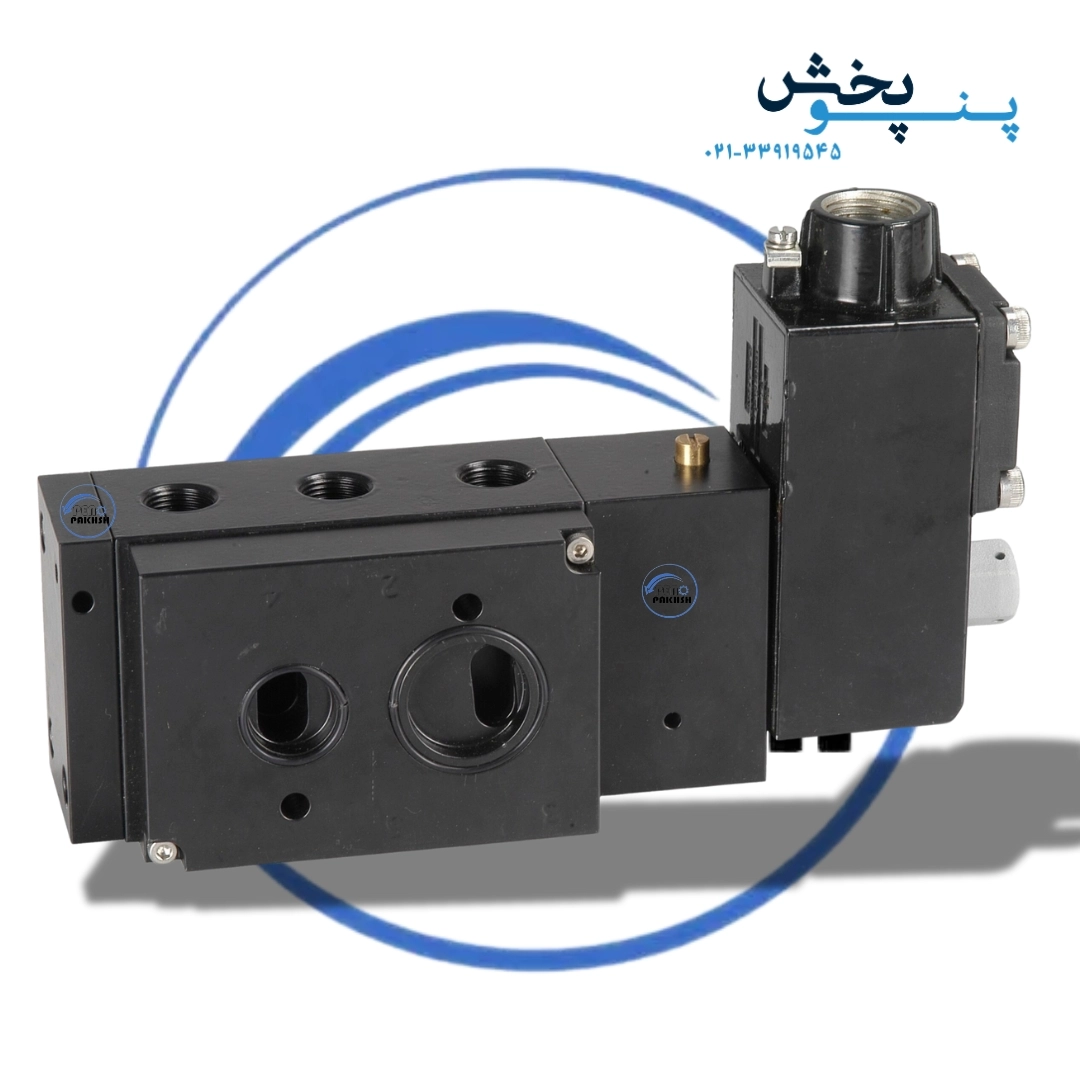

خرید شیر نامور از پنوپخش

مجموعه پنوپخش، به عنوان مرجع تخصصی شما در تامین تجهیزات پنوماتیک، مفتخر است که این راهنمای عمیق و جامع را برای شما آماده کرده است. در این مقاله، نه تنها به سوال “شیر نامور چیست؟” پاسخ خواهیم داد، بلکه با نگاهی دقیق و مقایسه‌ای، شما را با انواع شیر برقی Namur، مزایای بی‌شمار آن‌ها، نکات طلایی برای خرید شیر نامور، عوامل موثر بر قیمت، و کاربردهای گسترده‌شان در صنایع مختلف آشنا خواهیم ساخت. هدف ما، توانمندسازی شما برای اتخاذ بهترین تصمیم و دستیابی به حداکثر بهره‌وری است. پس اگر به دنبال اطلاعات دقیق، کاربردی و به‌روز برای انتخاب، جایگزینی یا درک عمیق‌تر این قطعات هستید، این مقاله از پنوپخش برای شما نوشته شده است.

بزرگ ترین تنوع از برند های شیر نامور

پنوپخش به عنوان واردکننده مستقیم قطعات پنوماتیک، طیف وسیعی از شیر های برقی نامور را موجود کرده تا دست شما را در انتخاب باز بگذارد! چه به دنبال خرید شیر نامور ارزان باشید و چه به دنبال شیر های نامور خاص و باکیفیت از برند های آلمانی و ژاپنی باشید! پنوپخش بهشت تنوع برند با ضمانت کیفیت و اصالت است.
پس با خیالی راحت جدول زیر را برسی کنید و با کارشناسان فروش ما برای دریافت قیمت و موجودی در ارتباط باشید:

جدول مقایسه برندهای منتخب شیر برقی نامور (ارائه شده توسط پنوپخش)

توجه: این جدول یک دیدگاه کلی و بر اساس شهرت عمومی و اطلاعات در دسترس از برندها ارائه می‌دهد. مشخصات دقیق، قیمت و موجودی ممکن است برای مدل‌های خاص متفاوت باشد. همواره برای انتخاب نهایی، به کاتالوگ محصول مراجعه کرده و با کارشناسان فنی پنوپخش مشورت نمایید.

شیر برقی نامور (Namur) چیست؟ راهنمای جامع پنوپخش برای متخصصان صنعت

شیر برقی نامور، که گاهی با عنوان شیر Namur یا سلونوئید ولو نامور نیز شناخته می‌شود، نوع خاصی از شیرهای کنترل جهت پنوماتیکی (نوعی شیر برقی پنوماتیک)  است که برای نصب مستقیم و استاندارد شده بر روی اکچویتورهای پنوماتیکی (مخصوصاً اکچویتورهای چرخشی یا روتاری) طراحی شده است. این شیرها به عنوان یک رابط بین سیستم کنترل الکتریکی و اکچویتور پنوماتیکی عمل کرده و فرمان‌های الکتریکی را به سیگنال‌های هوای فشرده برای کنترل حرکت اکچویتور تبدیل می‌کنند.

1. تعریف دقیق شیر نامور و استاندارد بنیادین NAMUR (VDI/VDE 3845)

واژه “NAMUR” مخفف عبارت آلمانی “Normenarbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie” است که به “کمیته استانداردسازی برای اندازه‌گیری و کنترل در صنایع شیمیایی” ترجمه می‌شود. این کمیته در دهه ۱۹۶۰ استانداردی را برای رابط نصب شیرهای کنترل بر روی اکچویتورهای پنوماتیکی تدوین کرد که امروزه با نام استاندارد NAMUR یا VDI/VDE 3845 شناخته می‌شود.

این استاندارد موارد زیر را مشخص می‌کند:

• الگوی سوراخ‌های نصب (Mounting Pattern): ابعاد و فواصل دقیق سوراخ‌های پیچ بر روی سطح شیر و اکچویتور، که امکان اتصال مستقیم و بدون نیاز به واسطه را فراهم می‌کند.
• محل قرارگیری پورت‌های هوا: موقعیت استاندارد پورت‌های ورودی هوای فشرده، پورت‌های خروجی به اکچویتور (معمولاً پورت‌های ۲ و ۴) و پورت‌های تخلیه (اگزوز، معمولاً پورت‌های ۳ و ۵).

به لطف این استاندارد، کاربران می‌توانند شیرهای نامور تولید شده توسط برندهای مختلف را به راحتی بر روی اکچویتورهای دارای رابط نامور نصب و جایگزین کنند، بدون نگرانی از مشکلات عدم تطابق فیزیکی.

2. رمزگشایی از عملکرد و مکانیزم داخلی شیرهای نامور به زبان ساده

قلب یک شیر برقی نامور، یک بوبین (سلونوئید) الکتریکی است. هنگامی که این بوبین با ولتاژ مناسب (مانند 24VDC، 220VAC و …) تحریک می‌شود، میدان مغناطیسی ایجاد شده باعث حرکت یک سنبه (Plunger یا Armature) در داخل شیر می‌شود. این حرکت سنبه به نوبه خود، مسیر جریان هوای فشرده را از طریق یک اسپول (Spool) یا پاپت (Poppet) داخلی تغییر می‌دهد.

به طور خلاصه:

1. سیگنال الکتریکی به بوبین شیر نامور ارسال می‌شود.
2. بوبین فعال شده و سنبه را حرکت می‌دهد.
3. حرکت سنبه، اسپول یا پاپت داخلی شیر را جابجا می‌کند.
4. مسیر جریان هوای فشرده از پورت ورودی (معمولاً پورت ۱) به یکی از پورت‌های خروجی (پورت ۲ یا ۴) هدایت می‌شود، در حالی که پورت خروجی دیگر به پورت تخلیه متصل می‌گردد.
5. این هوای فشرده، اکچویتور پنوماتیکی را به حرکت درآورده و شیر صنعتی اصلی (مانند شیر توپی یا پروانه‌ای) را باز یا بسته می‌کند.

در کاتالوگ شیر نامور هر برند، معمولاً نمودارهای شماتیک عملکرد داخلی و مسیرهای جریان به تفصیل نمایش داده می‌شود.

3. چرا استاندارد نامور یک تحول کلیدی در اتوماسیون پنوماتیک محسوب می‌شود؟

قبل از معرفی استاندارد NAMUR، نصب شیرهای کنترل پنوماتیکی بر روی اکچویتورهای پنوماتیک اغلب نیازمند استفاده از براکت‌ها، آداپتورها و لوله‌کشی‌های سفارشی و متعدد بود. این امر نه تنها فرآیند نصب را پیچیده و زمان‌بر می‌کرد، بلکه باعث افزایش هزینه‌ها، افزایش احتمال نشتی و کاهش قابلیت اطمینان سیستم می‌شد.

استاندارد NAMUR با ارائه یک رابط یکپارچه و جهانی، این مشکلات را برطرف کرد و مزایای زیر را به ارمغان آورد:

• کاهش زمان و هزینه نصب: نصب مستقیم و بدون نیاز به قطعات واسطه.
• کاهش پیچیدگی سیستم: حذف لوله‌کشی‌های اضافی بین شیر و اکچویتور.
• افزایش قابلیت اطمینان: کاهش تعداد اتصالات به معنای کاهش نقاط بالقوه نشتی است.
• سهولت در نگهداری و تعویض: امکان جایگزینی سریع و آسان شیرها، حتی از برندهای مختلف.
• انعطاف‌پذیری در طراحی سیستم: مهندسان طراح با آزادی بیشتری می‌توانند قطعات را انتخاب کنند.

این استاندارد به قدری موفق بوده است که امروزه تقریباً تمامی تولیدکنندگان معتبر اکچویتور و شیر پنوماتیکی، محصولاتی مطابق با استاندارد NAMUR ارائه می‌دهند. مجموعه پنوپخش نیز مفتخر به ارائه طیف وسیعی از این شیرهای استاندارد به مشتریان خود می‌باشد.

مزایای کلیدی و چرایی انتخاب شیرهای نامور پنوماتیک در سیستم‌های صنعتی

استفاده از شیرهای برقی Namur در پروژه‌های اتوماسیون صنعتی، فراتر از یک انتخاب ساده، یک تصمیم استراتژیک برای افزایش بهره‌وری، کاهش هزینه‌ها و بالا بردن سطح اطمینان سیستم است. در ادامه به بررسی دقیق‌تر مزایای این قطعات کلیدی می‌پردازیم که توسط کارشناسان پنوپخش برای شما گردآوری شده است:

1. نصب مستقیم و برق‌آسا: صرفه‌جویی هوشمندانه در زمان و هزینه با شیر Namur

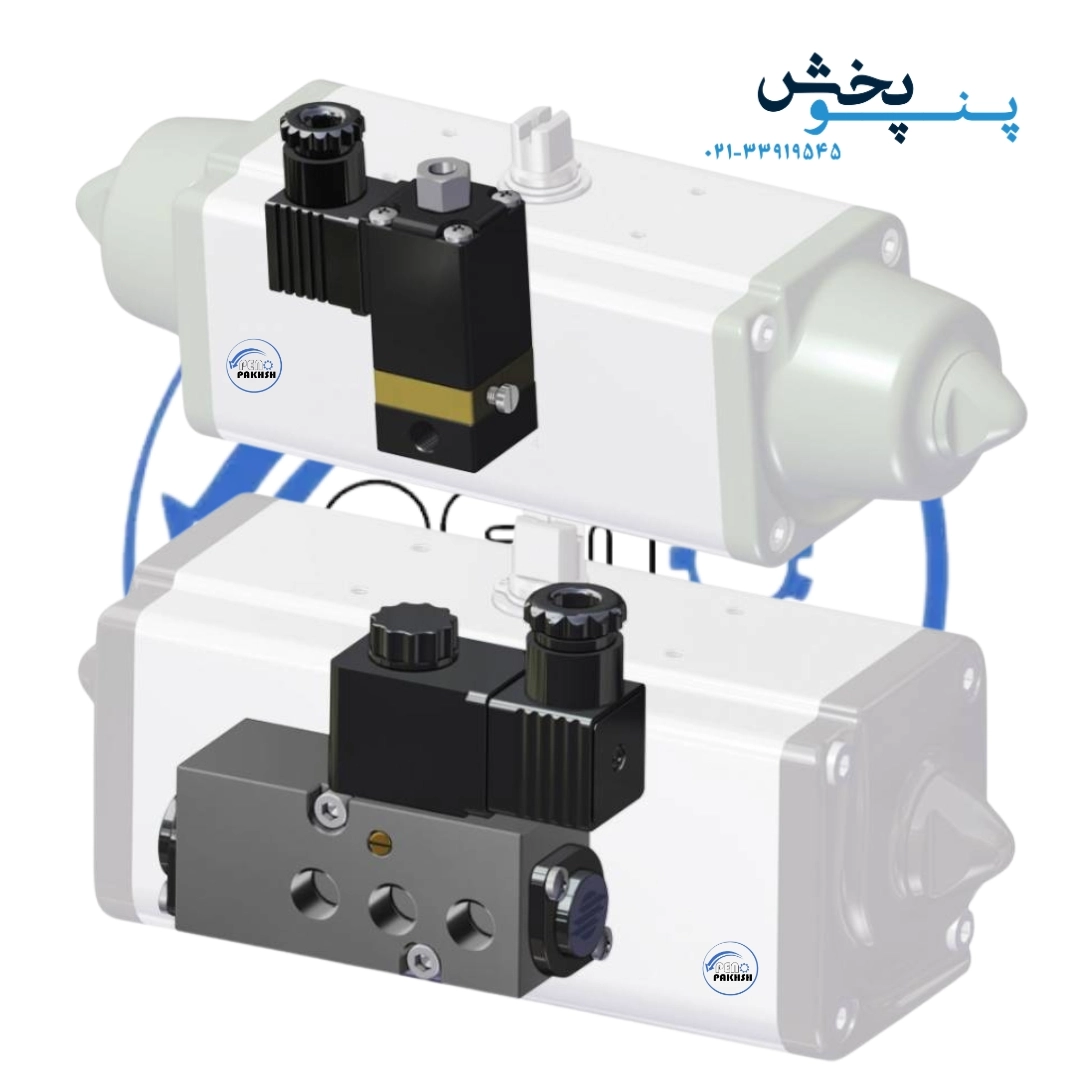

مهم‌ترین و شناخته‌شده‌ترین مزیت شیر نامور، قابلیت نصب مستقیم آن بر روی بدنه اکچویتور پنوماتیکی از طریق رابط استاندارد NAMUR است. این ویژگی به معنای:

• حذف نیاز به براکت‌ها و آداپتورهای اضافی: کاهش تعداد قطعات مورد نیاز و ساده‌سازی فرآیند مونتاژ.
• کاهش چشمگیر زمان نصب: تکنسین‌ها می‌توانند شیر را به سرعت و به راحتی روی اکچویتور نصب کنند. برآوردها نشان می‌دهد این ویژگی می‌تواند زمان نصب را تا ۵۰٪ کاهش دهد.
• کاهش هزینه‌های نیروی کار و مونتاژ: زمان کمتر نصب به معنای هزینه کمتر است.

2. خداحافظی با لوله‌کشی‌های پیچیده: کاهش چشمگیر اتصالات و سیم‌کشی

در روش‌های سنتی، هوای فشرده باید از طریق لوله‌ها و شلنگ‌های متعدد از شیر کنترل به پورت‌های اکچویتور منتقل می‌شد. شیر برقی Namur این مسیر را کوتاه و بهینه می‌کند:

• حذف لوله‌کشی بین شیر و اکچویتور: پورت‌های خروجی شیر مستقیماً با پورت‌های ورودی اکچویتور تطابق دارند.
• کاهش تعداد فیتینگ‌ها و اتصالات پنوماتیکی: هر اتصال کمتر، یک نقطه بالقوه نشتی کمتر و یک هزینه کمتر است.
• سیستم کمپکت‌تر و منظم‌تر: فضای اشغال شده توسط مجموعه شیر و اکچویتور کاهش می‌یابد.
• در برخی مدل‌ها، امکان سیم‌کشی مستقیم از سنسورهای روی اکچویتور (مانند سوییچ باکس) به شیر نامور نیز وجود دارد که به کاهش بیشتر سیم‌کشی کمک می‌کند.

3. افزایش چشمگیر قابلیت اطمینان سیستم و به حداقل رساندن نقاط بالقوه نشتی

با کاهش تعداد قطعات، اتصالات و لوله‌کشی‌ها، سیستم به طور ذاتی قابل اعتمادتر می‌شود:

• کاهش احتمال نشتی هوا: نشتی هوا منجر به اتلاف انرژی، کاهش فشار کاری و عملکرد نامطلوب اکچویتور می‌شود. رابط مستقیم NAMUR احتمال نشتی را در این بخش به حداقل می‌رساند.
• کاهش احتمال آسیب‌دیدگی لوله‌ها: لوله‌های کمتر به معنای ریسک کمتر پارگی، لهیدگی یا جدا شدن اتصالات است.
• افزایش مقاومت در برابر لرزش: اتصال مستقیم و محکم شیر به اکچویتور، مقاومت مجموعه را در برابر لرزش‌های صنعتی افزایش می‌دهد.

4. استاندارد جهانی، انعطاف‌پذیری بی‌نظیر: سهولت در انتخاب، جایگزینی و تعمیرات

استاندارد NAMUR یک زبان مشترک بین تولیدکنندگان مختلف ایجاد کرده است:

• قابلیت تعویض‌پذیری (Interchangeability): شما می‌توانید یک شیر نامور از یک برند را با شیر ناموری از برند دیگر (با همان مشخصات عملکردی) جایگزین کنید، بدون نیاز به تغییر در اکچویتور یا لوله‌کشی. این مزیت در هنگام تعمیرات یا ارتقاء سیستم بسیار ارزشمند است.
• تنوع در انتخاب: کاربران محدود به یک تولیدکننده خاص نیستند و می‌توانند از بین طیف وسیعی از برندها و مدل‌ها، بهترین گزینه را بر اساس نیاز فنی، کیفیت یا قیمت شیر نامور انتخاب کنند. پنوپخش با ارائه برندهای متنوع، این انعطاف‌پذیری را برای شما فراهم می‌کند.
• مدیریت انبار ساده‌تر: برای کاربردهای مختلف با اکچویتورهای استاندارد، می‌توان از یک یا چند نوع شیر نامور پایه استفاده کرد و نیاز به نگهداری طیف وسیعی از شیرهای غیراستاندارد را کاهش داد.

5. کنترل دقیق و مستقیم اکچویتورهای پنوماتیک: قلب تپنده اتوماسیون فرآیند

شیرهای برقی نامور به طور خاص برای کنترل بهینه اکچویتورهای پنوماتیکی چرخشی (که شیرهای توپی، پروانه‌ای و پلاگ ولو را به حرکت در می‌آورند) و برخی اکچویتورهای خطی طراحی شده‌اند. این کنترل دقیق منجر به:

• زمان پاسخ‌دهی سریع‌تر اکچویتور: به دلیل مسیر کوتاه و مستقیم جریان هوا.
• عملکرد بهینه اکچویتور: تامین هوای کافی و با فشار مناسب برای حرکت قدرتمند و کامل اکچویتور.
• امکان پیاده‌سازی سیستم‌های کنترل پیچیده‌تر: با استفاده از شیرهای 5/3 نامور، می‌توان اکچویتور را در موقعیت‌های میانی متوقف کرد یا سرعت آن را کنترل نمود (در ترکیب با سایر تجهیزات).

در مجموع، انتخاب شیر برقی Namur یک سرمایه‌گذاری هوشمندانه برای دستیابی به سیستمی کارآمدتر، قابل اعتمادتر و اقتصادی‌تر در دراز مدت است. کارشناسان پنوپخش همواره آماده‌اند تا شما را در انتخاب بهترین شیر نامور برای کاربرد خاصتان راهنمایی کنند.

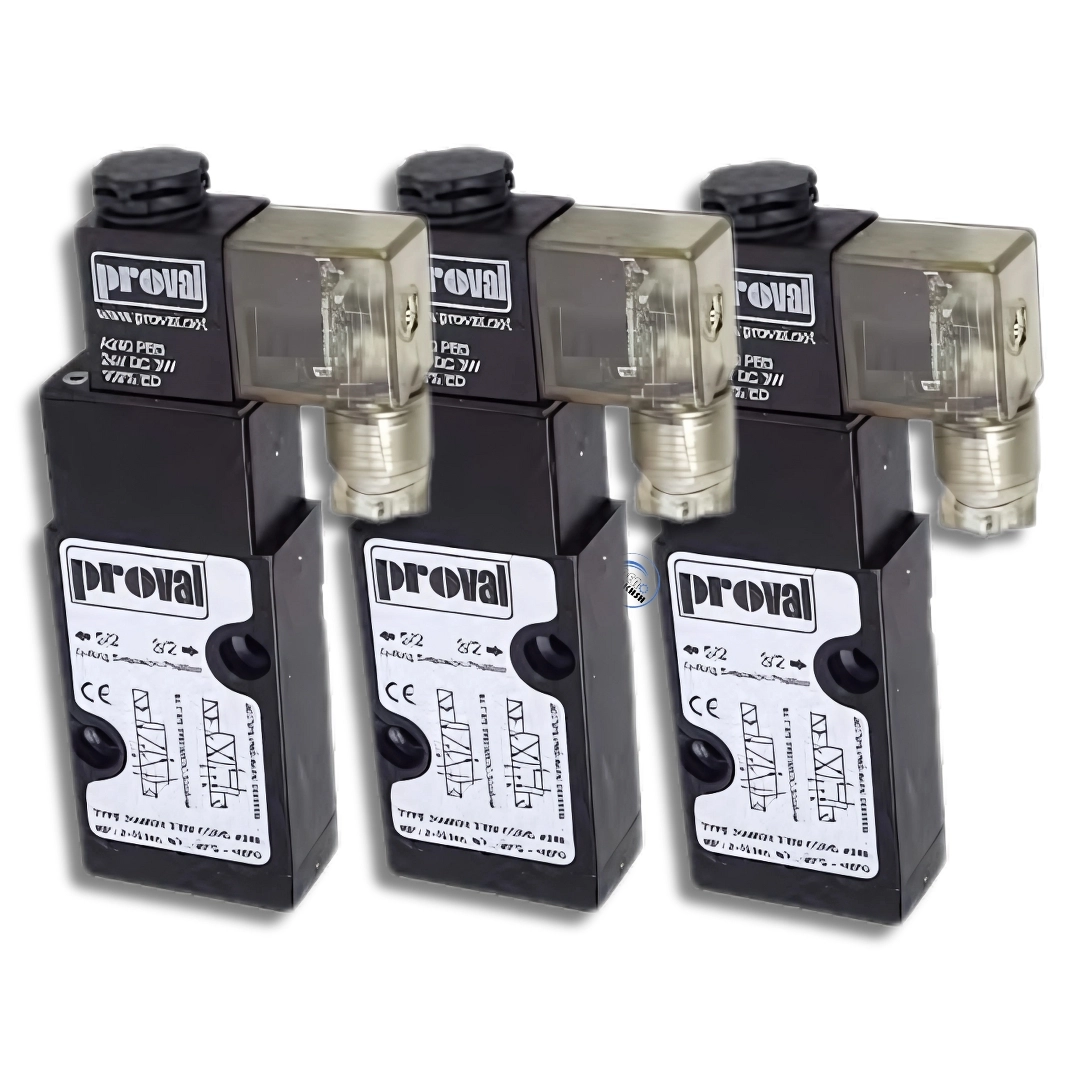

انواع شیر برقی نامور: کدام یک برای کاربرد شما در پنوپخش مناسب است؟

پس از آشنایی با ماهیت و مزایای کلی شیرهای برقی نامور، نوبت به بررسی دقیق‌تر انواع شیر نامور می‌رسد. انتخاب نوع صحیح شیر، ارتباط مستقیمی با نوع اکچویتور پنوماتیکی شما (یک‌طرفه یا دوطرفه) و نیازمندی‌های کنترلی سیستم دارد. کارشناسان پنوپخش در این بخش به شما کمک می‌کنند تا با دیدی بازتر، بهترین گزینه را انتخاب نمایید.

1. شیر نامور 3/2 راه پنوپخش: عملکرد دقیق برای اکچویتورهای یک‌طرفه (Single-Acting)

شیر برقی نامور 3/2 (خوانده می‌شود: سه به دو) دارای سه پورت (مسیر عبور هوا) و دو وضعیت عملکردی (Position) است. این شیرها به طور خاص برای کنترل اکچویتورهای پنوماتیکی یک‌طرفه یا فنر برگشت (Spring-Return Actuators) طراحی شده‌اند.

• پورت‌ها:
  1. پورت ورودی هوای فشرده (Inlet)
  2. پورت خروجی به اکچویتور (Outlet/Cylinder)
  3. پورت تخلیه (Exhaust)
• عملکرد:
  • وضعیت اول (معمولاً با تحریک بوبین): پورت ورودی (۱) به پورت خروجی (۲) متصل شده و هوا به اکچویتور ارسال می‌شود تا آن را به حرکت درآورد (مثلاً شیر اصلی را باز کند). پورت تخلیه (۳) در این حالت مسدود است.
  • وضعیت دوم (معمولاً با قطع برق بوبین و بازگشت فنر داخلی شیر): پورت ورودی (۱) مسدود شده و هوای داخل اکچویتور از طریق پورت خروجی (۲) به پورت تخلیه (۳) هدایت شده و خارج می‌شود. در این حالت، فنر داخل اکچویتور، آن را به وضعیت اولیه بازمی‌گرداند (مثلاً شیر اصلی را می‌بندد).
• کاربرد اصلی از دید پنوپخش: کنترل اکچویتورهای فنر برگشتی که برای باز یا بسته شدن شیرهای صنعتی (مانند شیرهای توپی یا پروانه‌ای کوچک) با یک فرمان الکتریکی و برگشت خودکار توسط فنر استفاده می‌شوند.
• نکته از پنوپخش: شیرهای 3/2 می‌توانند به صورت “نرمالی بسته” (Normally Closed – NC) یا “نرمالی باز” (Normally Open – NO) باشند. در نوع NC (که رایج‌تر است)، بدون برق، مسیر هوا به اکچویتور بسته است. در نوع NO، بدون برق، مسیر هوا به اکچویتور باز است.

2. شیر نامور 5/2 راه پنوپخش: انتخاب استاندارد و پراستفاده برای اکچویتورهای دوطرفه (Double-Acting)

شیر برقی نامور 5/2 (خوانده می‌شود: پنج به دو) دارای پنج پورت و دو وضعیت عملکردی است. این نوع شیر، رایج‌ترین و پراستفاده‌ترین گزینه برای کنترل اکچویتورهای پنوماتیکی دوطرفه (Double-Acting Actuators) می‌باشد که برای حرکت در هر دو جهت (باز و بسته شدن) نیاز به اعمال نیروی هوا دارند.

• پورت‌ها:
  1. پورت ورودی هوای فشرده (Inlet)
  2. پورت خروجی اول به اکچویتور (Outlet A / Cylinder Port 2)
  3. پورت تخلیه اول (Exhaust A / Port 3 – مربوط به پورت ۲)
  4. پورت خروجی دوم به اکچویتور (Outlet B / Cylinder Port 4)
  5. پورت تخلیه دوم (Exhaust B / Port 5 – مربوط به پورت ۴)
• عملکرد:
  • وضعیت اول: پورت ورودی (۱) به پورت خروجی اول (۲) متصل شده و هوا به یک سمت پیستون اکچویتور ارسال می‌شود. همزمان، هوای سمت دیگر پیستون از طریق پورت خروجی دوم (۴) به پورت تخلیه دوم (۵) هدایت می‌گردد.
  • وضعیت دوم: با تغییر وضعیت شیر (معمولاً با تحریک بوبین دوم یا بازگشت فنر در مدل تک بوبین)، پورت ورودی (۱) به پورت خروجی دوم (۴) متصل شده و هوا به سمت دیگر پیستون اکچویتور ارسال می‌شود. همزمان، هوای سمت اول پیستون از طریق پورت خروجی اول (۲) به پورت تخلیه اول (۳) هدایت می‌گردد.
• کاربرد اصلی از دید پنوپخش: کنترل اکچویتورهای دوطرفه که برای باز و بسته کردن اکثر شیرهای صنعتی چرخشی (شیر توپی، پروانه‌ای، پلاگ ولو) و برخی اکچویتورهای خطی استفاده می‌شوند.

3. شیر نامور 5/3 راه پنوپخش: کنترل پیشرفته با سه وضعیت عملکردی

شیر برقی نامور 5/3 (خوانده می‌شود: پنج به سه) دارای پنج پورت و سه وضعیت عملکردی است. این شیرها برای کاربردهایی که نیاز به کنترل دقیق‌تر اکچویتور، مانند توقف در یک موقعیت میانی یا قفل کردن آن، وجود دارد، استفاده می‌شوند. وضعیت سوم (مرکزی) می‌تواند یکی از حالت‌های زیر باشد:

• مرکز بسته (Closed Center – CC): در وضعیت میانی، تمامی پورت‌ها (ورودی و خروجی‌ها) مسدود هستند. این باعث می‌شود اکچویتور در موقعیت فعلی خود (هر جایی بین کاملاً باز و کاملاً بسته) متوقف و قفل شود.
• مرکز باز یا تخلیه (Open Center / Exhaust Center – OC/EC): در وضعیت میانی، هر دو پورت خروجی به اکچویتور (۲ و ۴) به پورت‌های تخلیه مربوطه (۳ و ۵) متصل می‌شوند و پورت ورودی (۱) مسدود است. این باعث می‌شود فشار از هر دو سمت پیستون اکچویتور تخلیه شده و اکچویتور آزادانه حرکت کند (مثلاً تحت تأثیر نیروی خارجی یا وزن).
• مرکز تحت فشار (Pressure Center – PC): در وضعیت میانی، هر دو پورت خروجی به اکچویتور (۲ و ۴) به پورت ورودی (۱) متصل می‌شوند و هر دو سمت پیستون اکچویتور تحت فشار قرار می‌گیرند. این وضعیت برای ایجاد تعادل نیرو یا قفل کردن اکچویتور در برابر نیروهای خارجی در برخی کاربردهای خاص استفاده می‌شود.

کاربرد اصلی از دید پنوپخش: کاربردهای خاص مانند کنترل دمپرها، تنظیم دقیق موقعیت، سیستم‌های ایمنی که نیاز به قفل شدن شیر در یک وضعیت خاص دارند، و یا در سیستم‌هایی که نیاز به حرکت دستی اکچویتور در حالت قطع برق است (برای مدل مرکز باز). انتخاب نوع وضعیت مرکزی به نیاز دقیق فرآیند بستگی دارد و پنوپخش توصیه می‌کند قبل از انتخاب، با کارشناسان مشورت نمایید.

4. مقایسه شیرهای نامور تک بوبین (فنر برگشت) و دو بوبین (حافظه‌دار) از دید پنوپخش

شیرهای نامور 5/2 (و گاهی 3/2) می‌توانند به صورت تک بوبین یا دو بوبین باشند: مشاهده انواع سایز های شیر برقی پنوماتیک

• شیر نامور تک بوبین (Single Solenoid / Spring Return): این شیرها دارای یک بوبین الکتریکی و یک فنر داخلی هستند. با اعمال ولتاژ به بوبین، شیر به یک وضعیت تغییر حالت می‌دهد. با قطع ولتاژ، نیروی فنر، شیر را به وضعیت اولیه بازمی‌گرداند.
  • مزیت از دید پنوپخش: سیم‌کشی ساده‌تر (فقط یک سیگنال کنترلی)، مصرف انرژی کمتر (بوبین فقط در یک حالت فعال است)، رفتار قابل پیش‌بینی در صورت قطع برق (بازگشت به حالت اولیه توسط فنر).
  • معایب از دید پنوپخش: فنر ممکن است در طول زمان ضعیف شود یا بشکند (اگرچه در برندهای معتبر نادر است)، برای نگه داشتن شیر در وضعیت فعال نیاز به اعمال مداوم ولتاژ به بوبین است.
• شیر نامور دو بوبین (Double Solenoid / Detented or Latching): این شیرها دارای دو بوبین هستند، یکی برای هر وضعیت عملکردی. با اعمال یک پالس کوتاه ولتاژ به یکی از بوبین‌ها، شیر به آن وضعیت تغییر حالت داده و حتی پس از قطع پالس نیز در همان وضعیت باقی می‌ماند (حافظه‌دار). برای تغییر وضعیت به حالت دیگر، باید یک پالس به بوبین دوم اعمال شود.
  • مزیت از دید پنوپخش: عدم نیاز به اعمال مداوم ولتاژ برای نگه داشتن شیر در یک وضعیت (صرفه‌جویی در انرژی)، امکان کنترل مستقل هر دو وضعیت، عدم تغییر وضعیت در صورت قطع موقت برق (شیر در آخرین وضعیت خود باقی می‌ماند).
  • معایب از دید پنوپخش: سیم‌کشی پیچیده‌تر (نیاز به دو سیگنال کنترلی)، رفتار نامشخص‌تر در صورت قطع کامل برق برای مدت طولانی (بسته به طراحی سیستم کنترلی).

توصیه پنوپخش: انتخاب بین تک بوبین و دو بوبین به منطق کنترل سیستم، ملاحظات ایمنی (رفتار سیستم در قطع برق) و پیچیدگی مدار فرمان بستگی دارد. برای اکثر کاربردهای استاندارد، شیرهای تک بوبین رایج‌تر هستند.

5. شیر نامور با عملکرد مستقیم (Direct Acting) یا پایلوت‌دار (Pilot Operated)؟ پنوپخش توضیح می‌دهد

مکانیزم داخلی تحریک اسپول یا پاپت شیر نیز یک عامل تمایز مهم است:

• شیر نامور با عملکرد مستقیم (Direct Acting): در این شیرها، نیروی ایجاد شده توسط بوبین (سلونوئید) مستقیماً برای جابجایی مکانیزم داخلی شیر (اسپول یا پاپت) و تغییر مسیر جریان هوا کافی است.
  • مزیت از دید پنوپخش: زمان پاسخ‌دهی بسیار سریع، عملکرد از فشار صفر (نیازی به حداقل فشار کاری ندارند)، طراحی ساده‌تر.
  • معایب از دید پنوپخش: معمولاً برای سایزهای کوچکتر و دبی‌های جریان کمتر مناسب هستند، بوبین آن‌ها برای ایجاد نیروی کافی ممکن است بزرگتر و پرمصرف‌تر باشد (به خصوص برای شیرهای بزرگتر).
• شیر نامور پایلوت‌دار (Pilot Operated / Servo-Assisted): در این شیرها، بوبین یک شیر راهنمای کوچک (پایلوت) را کنترل می‌کند. فشار هوای ورودی از طریق این شیر پایلوت، نیروی لازم برای جابجایی اسپول یا دیافراگم اصلی شیر را فراهم می‌کند.
  • مزیت از دید پنوپخش: امکان کنترل دبی‌های جریان بسیار بالا و فشارهای بیشتر با بوبین‌های کوچکتر و توان مصرفی کمتر، مناسب برای اکثر کاربردهای صنعتی.
  • معایب از دید پنوپخش: معمولاً برای عملکرد صحیح نیاز به یک حداقل فشار کاری (Minimum Operating Pressure Differential – MOPD) دارند، زمان پاسخ‌دهی ممکن است کمی بیشتر از شیرهای عملکرد مستقیم باشد.

توصیه پنوپخش: اکثر شیرهای برقی نامور مورد استفاده در صنعت از نوع پایلوت‌دار هستند، زیرا کارایی بالایی در کنترل اکچویتورهای با سایزهای مختلف ارائه می‌دهند. شیرهای عملکرد مستقیم بیشتر در کاربردهای خاص با نیاز به سرعت بسیار بالا یا عملکرد در فشار صفر استفاده می‌شوند. در کاتالوگ شیر نامور هر برند، این مشخصه به وضوح ذکر شده است و پنوپخش آماده ارائه مشاوره برای انتخاب صحیح است.

راهنمای طلایی پنوپخش برای خرید هوشمندانه شیر نامور پنوماتیک

خرید شیر برقی نامور مناسب، نیازمند بررسی دقیق مشخصات فنی و تطابق آن‌ها با نیازهای سیستم شماست. این راهنما از سوی متخصصان پنوپخش تهیه شده تا شما را گام به گام در این مسیر یاری دهد و از انتخابی مطمئن و اقتصادی اطمینان حاصل کنید.

1. گام اول: تحلیل دقیق نیازهای سیستم شما – مشاوره از پنوپخش

قبل از هر اقدامی، باید به طور دقیق مشخص کنید که از شیر نامور چه انتظاری دارید و قرار است در چه سیستمی با چه شرایطی کار کند:

• نوع اکچویتور: آیا اکچویتور شما یک‌طرفه (فنر برگشت) است یا دوطرفه؟ این اولین عامل در تعیین نوع شیر (3/2 یا 5/2) است. (خرید اکچویتور)
• عملکرد مورد نیاز: آیا نیاز به توقف اکچویتور در وضعیت میانی دارید (نیاز به شیر 5/3)؟ آیا رفتار خاصی در زمان قطع برق مد نظر است (تاثیر بر انتخاب تک یا دو بوبین)؟
• نوع سیال عبوری از شیر اصلی (که توسط اکچویتور کنترل می‌شود): اگرچه شیر نامور با هوای فشرده کار می‌کند، اما محیطی که شیر در آن نصب می‌شود (مثلاً محیط خورنده یا قابل انفجار) بر انتخاب جنس بدنه و استانداردها تأثیر می‌گذارد.
• شرایط محیطی: دما، رطوبت، وجود گرد و غبار یا مواد شیمیایی در محیط نصب.

توصیه پنوپخش: اگر در تحلیل نیازهای خود یا انتخاب اولیه دچار تردید هستید، کارشناسان فنی پنوپخش آماده ارائه مشاوره رایگان و تخصصی به شما هستند. یک تماس کوچک می‌تواند از هزینه‌های بزرگ آینده جلوگیری کند پس همین حالا مشاوره رایگان دریافت کنید .

2. گام دوم: انتخاب صحیح سایز پورت (رزوه) و محاسبه ضریب جریان (Cv/Kv)

سایز پورت شیر نامور (معمولاً بر حسب اینچ مانند G1/4″, G3/8″, G1/2″) باید با اتصالات اکچویتور و توانایی تامین هوای مورد نیاز آن هماهنگ باشد. اما مهم‌تر از سایز پورت، “ضریب جریان” است.

• ضریب جریان (Cv یا Kv): این پارامتر نشان‌دهنده قابلیت عبوردهی جریان هوای شیر در یک افت فشار مشخص است. مقدار Cv (رایج در آمریکا) یا Kv (رایج در اروپا و ایران) باید به گونه‌ای انتخاب شود که اکچویتور بتواند با سرعت مطلوب و بدون کمبود هوا عمل کند.
• عواقب انتخاب نادرست: Cv بسیار کم باعث کندی عملکرد اکچویتور و عدم توانایی در غلبه بر نیروهای مقاوم می‌شود. Cv بسیار زیاد نیز لزوماً بهتر نیست و می‌تواند منجر به عملکرد ضربه‌ای و ناپایدار شود، ضمن اینکه معمولاً به معنای شیر بزرگتر و گران‌تر است.

توصیه پنوپخش: برای انتخاب Cv/Kv مناسب، به حجم هوای مورد نیاز اکچویتور (که در کاتالوگ اکچویتور ذکر شده) و زمان پاسخ‌دهی مورد انتظار توجه کنید. فرمول‌ها و جداول خاصی برای محاسبه این ضریب وجود دارد که می‌توانید از منابع فنی یا مشاوره کارشناسان پنوپخش بهره‌مند شوید.

3. گام سوم: تطبیق فشار کاری و دمای عملیاتی شیر با شرایط سیستم

• فشار کاری (Operating Pressure): هر شیر برقی نامور دارای یک محدوده فشار کاری مجاز (حداقل و حداکثر) است که معمولاً بر حسب بار (bar) یا پاسکال (Pa/kPa) بیان می‌شود. فشار هوای فشرده سیستم شما باید در این محدوده قرار گیرد. عملکرد شیر در فشارهای خارج از این محدوده می‌تواند منجر به خرابی یا عملکرد نامطلوب شود.
• دمای محیط و سیال (Ambient and Media Temperature): دمای محیطی که شیر در آن نصب می‌شود و همچنین دمای هوای فشرده‌ای که از آن عبور می‌کند، بر عملکرد و عمر قطعات داخلی شیر (به خصوص آب‌بندها و بوبین) تاثیرگذار است. محدوده دمای مجاز در کاتالوگ شیر نامور ذکر شده است. برای دماهای بسیار بالا یا پایین، نیاز به شیرهای با مواد خاص می‌باشد.

توصیه پنوپخش: همواره فشار و دمای واقعی سیستم خود را با مشخصات فنی شیر مقایسه کنید و حاشیه اطمینان مناسبی را در نظر بگیرید.

4. گام چهارم: انتخاب ولتاژ بوبین مناسب (24VDC، 220VAC و سایر ولتاژها در پنوپخش)

بوبین (سلونوئید) شیر نامور با ولتاژهای مختلفی عرضه می‌شود. انتخاب ولتاژ صحیح برای عملکرد ایمن و صحیح شیر حیاتی است.

• ولتاژهای رایج: 24V DC (بسیار رایج در سیستم‌های کنترل صنعتی و PLC)، 220V AC (رایج برای مدارهای فرمان مستقیم از برق شهر)، 110V AC، 24V AC، 12V DC.
• نوع جریان: AC (جریان متناوب) یا DC (جریان مستقیم).
• توان مصرفی بوبین: بر حسب وات (W) یا ولت‌آمپر (VA) بیان می‌شود و برای طراحی منبع تغذیه و انتخاب رله‌های کنترلی اهمیت دارد.

توصیه پنوپخش: ولتاژ بوبین شیر باید دقیقاً با ولتاژ خروجی سیستم کنترل شما (PLC، رله، کلید دستی) مطابقت داشته باشد. اتصال ولتاژ اشتباه می‌تواند منجر به سوختن فوری بوبین یا عدم عملکرد شیر شود. پنوپخش طیف وسیعی از ولتاژها را برای شیرهای نامور خود ارائه می‌دهد.

5. گام پنجم: اهمیت جنس بدنه (آلومینیوم، استیل) و آب‌بندها (NBR, EPDM, Viton)

جنس مواد به کار رفته در ساخت GEO_REPLACEMENTبدنه و آب‌بندهای داخلی (مانند اورینگ‌ها و اسپول سیل‌ها) باید با شرایط محیطی و نوع هوای فشرده (از نظر رطوبت یا وجود احتمالی روغن) سازگار باشد.

• جنس بدنه:
  • آلومینیوم (Aluminium): رایج‌ترین و مقرون به صرفه‌ترین جنس برای بدنه شیرهای نامور است. برای اکثر کاربردهای صنعتی با هوای فشرده استاندارد مناسب است.
  • فولاد ضد زنگ (Stainless Steel – SS304, SS316): برای محیط‌های بسیار خورنده، صنایع غذایی و دارویی، یا محیط‌های با رطوبت بسیار بالا و احتمال شستشو، استفاده از بدنه استنلس استیل توصیه می‌شود. قیمت این نوع شیرها بالاتر است.
• جنس آب‌بندها (Seals):
  • NBR (Nitrile Rubber): رایج‌ترین ماده برای آب‌بندی در شیرهای پنوماتیک استاندارد. مقاومت خوبی در برابر روغن‌های معدنی و هوای فشرده معمولی دارد. محدوده دمایی آن معمولاً بین -5°C تا +80°C است.
  • EPDM (Ethylene Propylene Diene Monomer): مقاومت خوبی در برابر آب، بخار (در دماهای پایین)، برخی مواد شیمیایی و ازن دارد. برای روغن‌های معدنی مناسب نیست.
  • Viton® (FKM – Fluoroelastomer): مقاومت شیمیایی و حرارتی بسیار بالایی دارد (معمولاً تا +150°C یا بیشتر). برای کاربردهای با دمای بالا یا در معرض مواد شیمیایی خاص استفاده می‌شود. قیمت آن از NBR و EPDM بیشتر است.
  • PU (Polyurethane): مقاومت سایشی بسیار خوبی دارد و گاهی در اسپول‌سیل‌ها استفاده می‌شود.

توصیه پنوپخش: برای انتخاب صحیح جنس، به دیتاشیت محصول مراجعه کنید و شرایط محیطی و کیفیت هوای فشرده خود را در نظر بگیرید. اگر هوای فشرده شما حاوی مقادیر زیادی رطوبت یا روغن است، ممکن است نیاز به آب‌بندهای مقاوم‌تر یا سیستم‌های آماده‌سازی هوای بهتری داشته باشید.

6. گام ششم: درجه حفاظت (IP Rating) و گواهینامه‌های خاص (مانند ATEX برای محیط‌های انفجاری)

• درجه حفاظت (IP Rating): این کد نشان‌دهنده میزان حفاظت محفظه بوبین و شیر در برابر نفوذ اجسام جامد خارجی (مانند گرد و غبار) و آب است. برای محیط‌های صنعتی پر گرد و غبار یا مرطوب، انتخاب IP مناسب (مانند IP65 یا IP67) ضروری است. (به عنوان مثال، IP65 یعنی حفاظت کامل در برابر گرد و غبار و مقاومت در برابر پاشش آب از تمام جهات).
• گواهینامه ATEX (یا معادل‌های آن مانند IECEx): اگر شیر نامور قرار است در محیط‌های بالقوه انفجاری (مانند صنایع نفت، گاز، پتروشیمی، معادن، یا برخی صنایع شیمیایی) نصب شود، باید حتماً دارای گواهینامه ATEX (برای اروپا) یا سایر استانداردهای معتبر ضد انفجار باشد. این شیرها با طراحی و مواد خاصی ساخته می‌شوند تا از ایجاد جرقه و انفجار جلوگیری کنند.

توصیه پنوپخش: ایمنی را در اولویت قرار دهید. هرگز از شیرهای معمولی در محیط‌های انفجاری استفاده نکنید. پنوپخش می‌تواند شیرهای نامور با گواهینامه ATEX را برای کاربردهای خاص شما تامین کند.

7. گام هفتم: چگونه بهترین برند و کیفیت شیر نامور را از پنوپخش انتخاب کنیم؟

بازار شیرهای برقی نامور شامل برندهای متعددی با سطوح مختلف کیفیت و قیمت است. انتخاب یک برند معتبر، سرمایه‌گذاری در قابلیت اطمینان و طول عمر سیستم شماست.

• برندهای شناخته‌شده جهانی: شرکت‌هایی مانند ASCO (Emerson), Festo, Parker, SMC, Norgren (IMI Precision Engineering), Univer, Hafner و … سابقه‌ای طولانی در تولید تجهیزات پنوماتیک با کیفیت بالا دارند.
• برندهای با کیفیت آسیایی و داخلی: برخی تولیدکنندگان آسیایی و داخلی نیز محصولاتی با کیفیت قابل قبول و قیمت رقابتی‌تر ارائه می‌دهند.
• معیارهای ارزیابی کیفیت از دید پنوپخش:
  • کیفیت ماشین‌کاری و پرداخت بدنه.
  • کیفیت مواد استفاده شده در بوبین، آب‌بندها و فنرها.
  • دقت در مونتاژ و تست‌های کنترل کیفیت نهایی توسط سازنده.
  • سابقه عملکرد برند در صنایع مشابه.
  • ارائه مستندات فنی کامل و گارانتی معتبر.

توصیه پنوپخش: پنوپخش با ارائه ترکیبی از برندهای برتر جهانی و گزینه‌های با کیفیت و اقتصادی، به شما کمک می‌کند تا بهترین تعادل بین کیفیت و بودجه را پیدا کنید. از خرید شیرهای بسیار ارزان و بدون نام و نشان که ممکن است از مواد نامرغوب ساخته شده باشند، خودداری کنید، زیرا هزینه‌های پنهان خرابی و توقف سیستم می‌تواند بسیار بیشتر از صرفه‌جویی اولیه باشد.

8. گام هشتم: چرا مطالعه کاتالوگ شیر نامور قبل از خرید از پنوپخش ضروری است؟

کاتالوگ شیر نامور ارائه شده توسط سازنده، یک منبع اطلاعاتی بسیار ارزشمند و حیاتی است. این کاتالوگ‌ها معمولاً شامل موارد زیر هستند:

• تمامی مشخصات فنی دقیق (سایز پورت، محدوده فشار و دما، ضریب جریان Cv/Kv، ولتاژ و توان بوبین، جنس مواد، IP Rating، استانداردها و …).
• ابعاد دقیق فیزیکی شیر و نقشه‌های نصب.
• نمودارهای عملکردی و شماتیک مدارهای داخلی.
• کدهای سفارش‌گذاری محصول (Part Numbers) برای مدل‌ها و آپشن‌های مختلف.
• اطلاعات مربوط به لوازم جانبی و قطعات یدکی.

توصیه پنوپخش: همیشه قبل از نهایی کردن خرید شیر نامور، کاتالوگ محصول مورد نظر را از وب‌سایت پنوپخش دانلود کرده و به دقت مطالعه کنید. این کار به شما اطمینان می‌دهد که محصول انتخابی دقیقاً با نیازهای شما مطابقت دارد و از بروز هرگونه مشکل ناشی از انتخاب نادرست جلوگیری می‌کند. در صورت وجود هرگونه ابهام در کاتالوگ، کارشناسان ما آماده پاسخگویی هستند.

کاربردهای متنوع و استراتژیک شیرهای نامور در صنایع کلیدی (با نگاهی به تجارب پنوپخش)

به لطف استانداردسازی، نصب آسان، قابلیت اطمینان بالا و تنوع در عملکرد، شیرهای برقی Namur به یکی از پرکاربردترین اجزا در سیستم‌های اتوماسیون صنعتی تبدیل شده‌اند. پنوپخش تجربه تامین این شیرها را برای طیف وسیعی از صنایع دارد. در ادامه به برخی از مهم‌ترین این کاربردها اشاره می‌کنیم:

1. صنایع نفت، گاز و پتروشیمی: قلب تپنده فرآیندهای حساس

در این صنایع که با سیالات قابل اشتعال، خورنده و تحت فشارهای بالا سروکار دارند، ایمنی و قابلیت اطمینان در اولویت قرار دارد. شیرهای نامور (اغلب با بدنه استنلس استیل و گواهینامه ATEX) برای کنترل اکچویتورهای شیرهای توپی، پروانه‌ای و پلاگ ولو در خطوط لوله، واحدهای فرآیندی، سیستم‌های قطع اضطراری (ESD) و سیستم‌های کنترل مشعل به طور گسترده استفاده می‌شوند.

2. صنایع شیمیایی و داروسازی: دقت و اطمینان در کنترل مواد

در این صنایع، کنترل دقیق جریان مواد شیمیایی مختلف، حلال‌ها و محصولات دارویی بسیار مهم است. شیرهای نامور با قابلیت انتخاب جنس بدنه و آب‌بندهای مقاوم در برابر خوردگی (مانند استنلس استیل و Viton یا PTFE) و همچنین امکان شستشو و استریل کردن (برای مدل‌های خاص)، گزینه‌ای ایده‌آل هستند.

3. صنایع آب و فاضلاب: مدیریت هوشمند جریان

در تصفیه‌خانه‌های آب و فاضلاب، ایستگاه‌های پمپاژ و شبکه‌های توزیع، شیرهای نامور برای کنترل اکچویتورهای شیرهای بزرگ در مسیرهای آب خام، آب تصفیه شده، پساب و مواد شیمیایی مورد استفاده در فرآیند تصفیه به کار می‌روند. مقاومت در برابر رطوبت و شرایط محیطی سخت در این کاربرد اهمیت دارد.

4. ماشین‌سازی و خطوط تولید اتوماتیک: افزایش بهره‌وری و سرعت

در ساخت ماشین‌آلات صنعتی، خطوط مونتاژ، سیستم‌های جابجایی مواد و رباتیک، شیرهای نامور به دلیل نصب آسان، ابعاد کمپکت و عملکرد سریع، برای کنترل انواع اکچویتورهای پنوماتیکی که حرکات مختلفی را انجام می‌دهند، بسیار محبوب هستند.

5. صنایع غذایی و آشامیدنی: رعایت استانداردهای بهداشتی با انتخاب صحیح

در این صنایع، رعایت استانداردهای بهداشتی و استفاده از موادی که با مواد غذایی سازگار باشند (Food-Grade) الزامی است. شیرهای نامور با بدنه استنلس استیل و آب‌بندهای مورد تایید FDA (مانند EPDM یا سیلیکون خاص) برای کنترل شیرهای بهداشتی در خطوط تولید، پاستوریزاسیون، CIP (Cleaning In Place) و سایر فرآیندها استفاده می‌شوند.

علاوه بر موارد فوق، شیرهای برقی Namur در صنایع دیگری مانند نیروگاه‌ها (کنترل دمپرها و شیرهای مسیر بخار و آب)، صنایع سیمان، کاشی و سرامیک، صنایع چوب و کاغذ، و سیستم‌های تهویه مطبوع صنعتی (HVAC) نیز کاربردهای فراوانی دارند. کارشناسان پنوپخش آماده‌اند تا بر اساس نوع صنعت و کاربرد شما، بهترین راه‌حل را ارائه دهند.

نصب و نگهداری شیر برقی نامور: راهنمای عملی پنوپخش برای افزایش طول عمر و کارایی

حتی باکیفیت‌ترین شیر برقی نامور نیز برای ارائه عملکرد بهینه و داشتن طول عمر طولانی، نیازمند نصب صحیح و نگهداری اصولی است. مجموعه پنوپخش در این بخش، تجربیات و نکات فنی خود را برای کمک به شما در این زمینه ارائه می‌دهد.

1. گام‌های طلایی پنوپخش برای نصب بی‌نقص شیر نامور بر روی اکچویتور

نصب صحیح شیر Namur، گام اول برای اطمینان از عملکرد صحیح سیستم است:

1. آماده‌سازی و ایمنی: قبل از هر کاری، از قطع بودن منبع تغذیه الکتریکی و فشار هوای سیستم اطمینان حاصل کنید. از تجهیزات حفاظت فردی مناسب (مانند عینک و دستکش) استفاده نمایید.
2. تمیزکاری سطوح: سطح نصب بر روی اکچویتور و سطح متناظر روی شیر نامور باید کاملاً تمیز، خشک و عاری از هرگونه آلودگی، گریس یا براده باشد. این امر برای آب‌بندی مناسب حیاتی است.
3. بررسی اورینگ‌ها/گسکت‌ها: از سلامت و جایگذاری صحیح اورینگ‌ها یا گسکت‌های آب‌بندی بین شیر و اکچویتور (که معمولاً همراه شیر ارائه می‌شوند یا روی اکچویتور موجودند) اطمینان حاصل کنید. در صورت نیاز، از اورینگ نو و با جنس مناسب استفاده کنید.
4. تراز و جهت‌گیری صحیح: شیر نامور را با دقت بر روی رابط اکچویتور قرار دهید، به گونه‌ای که سوراخ‌های پیچ و پورت‌های هوا به درستی با یکدیگر تراز شوند. به جهت‌گیری صحیح شیر (در صورت وجود علامت خاص) توجه کنید.
5. محکم کردن پیچ‌ها: پیچ‌های نصب را به صورت ضربدری و با گشتاور توصیه‌شده توسط سازنده محکم کنید. از اعمال گشتاور بیش از حد که می‌تواند به بدنه شیر یا اکچویتور آسیب برساند، خودداری کنید.
6. بررسی نهایی: پس از نصب، از اتصال محکم و عدم وجود هرگونه فاصله یا ناهمترازی بین شیر و اکچویتور اطمینان حاصل کنید.

توصیه پنوپخش: برای نصب شیرهای نامور در محیط‌های با لرزش زیاد، استفاده از واشرهای قفل‌شونده یا چسب‌های رزوه با مقاومت متوسط می‌تواند مفید باشد.

2. اتصالات پنوماتیکی و الکتریکی شیر Namur: نکات کلیدی و ایمنی از پنوپخش

• اتصالات پنوماتیکی:
  • از شلنگ‌ها و فیتینگ‌های پنوماتیکی با سایز مناسب و کیفیت خوب استفاده کنید.
  • پورت ورودی هوای فشرده (معمولاً با علامت “P” یا “1”) را به منبع هوای تمیز، خشک و رگوله شده متصل کنید. کیفیت هوای فشرده (مطابق با استاندارد ISO 8573-1) تاثیر مستقیمی بر عمر شیر و سایر تجهیزات پنوماتیک دارد. پنوپخش توصیه می‌کند از واحدهای مراقبت هوای مناسب استفاده کنید.
  • پورت‌های تخلیه (اگزوز، معمولاً با علامت “R”, “S” یا “3”, “5”) را در صورت نیاز به سایلنسر (صدا خفه‌کن) مجهز کنید تا صدای خروج هوا کاهش یابد. در محیط‌های بسیار تمیز، می‌توان هوای تخلیه را از طریق لوله به خارج از محیط هدایت کرد.
  • از عدم وجود نشتی در تمامی اتصالات اطمینان حاصل کنید.
• اتصالات الکتریکی:
  • ولتاژ و نوع جریان (AC/DC) منبع تغذیه را با ولتاژ و نوع جریان مشخص شده روی بوبین شیر نامور به دقت تطبیق دهید. اتصال ولتاژ اشتباه منجر به سوختن بوبین می‌شود.
  • از کابل‌ها و کانکتورهای مناسب (مانند کانکتور DIN استاندارد که اغلب همراه شیر ارائه می‌شود یا توسط پنوپخش قابل تامین است) استفاده کنید.
  • سیم‌کشی را طبق دستورالعمل سازنده و با رعایت اصول ایمنی الکتریکی انجام دهید. از محکم بودن اتصالات و عایق‌بندی صحیح اطمینان حاصل کنید.
  • در مدارهای DC، برای محافظت از کنتاکت‌های رله یا خروجی PLC در برابر جرقه‌های ناشی از قطع و وصل بوبین، استفاده از دیود هرزگرد (Freewheeling Diode) به صورت موازی با بوبین (با پلاریته معکوس) توصیه می‌شود، مگر اینکه بوبین خود دارای مدار محافظ داخلی باشد.
  • برای بوبین‌های AC، گاهی از وریستور (MOV) برای حفاظت در برابر ولتاژهای گذرای بالا استفاده می‌شود.

3. برنامه نگهداری پیشگیرانه شیر نامور: توصیه‌های تخصصی پنوپخش

اگرچه شیرهای برقی نامور از برندهای معتبر، قطعاتی با دوام و نیاز به نگهداری کم هستند، اما انجام بازرسی‌ها و نگهداری پیشگیرانه منظم می‌تواند به افزایش طول عمر و جلوگیری از توقفات ناگهانی کمک کند:

• بازرسی دوره‌ای نشتی: به طور منظم (مثلاً ماهانه یا فصلی، بسته به شرایط کاری) تمامی اتصالات پنوماتیکی و بدنه شیر را از نظر وجود هرگونه نشتی هوا (با استفاده از کف صابون یا دستگاه‌های نشت‌یاب) بررسی کنید.
• بررسی عملکرد: عملکرد صحیح شیر و اکچویتور (سرعت، حرکت کامل، عدم وجود صدای غیرعادی) را تحت نظر داشته باشید.
• تمیزکاری خارجی: بدنه شیر و بوبین را از گرد و غبار و آلودگی‌های محیطی پاک نگه دارید.
• بررسی اتصالات الکتریکی: از محکم بودن کانکتور بوبین و سلامت کابل‌ها اطمینان حاصل کنید.
• بررسی کیفیت هوای فشرده: عملکرد صحیح واحدهای مراقبت هوا (فیلتر، رگولاتور، روغن‌زن در صورت نیاز سیستم) را به طور منظم چک کنید. گرفتگی فیلترها یا خرابی رگولاتور می‌تواند به شیر آسیب برساند.
• تعویض قطعات فرسوده: در صورت مشاهده علائم فرسودگی در آب‌بندها یا عملکرد نامطلوب بوبین، نسبت به تعویض آن‌ها با قطعات یدکی اصلی از پنوپخش اقدام کنید.

4. عیب‌یابی سریع مشکلات رایج شیرهای نامور: راهنمای کاربردی پنوپخش

نکته مهم از پنوپخش: قبل از هرگونه اقدام به تعمیر یا باز کردن شیر، حتماً فشار هوا و تغذیه الکتریکی را قطع کنید. در صورت عدم اطمینان، از متخصصان کمک بگیرید.

قیمت شیر نامور در بازار ایران: عوامل تاثیرگذار و راهنمای خرید به‌صرفه از پنوپخش

قیمت شیر برقی نامور یکی از فاکتورهای مهم در تصمیم‌گیری برای خرید است. این قیمت می‌تواند تحت تاثیر عوامل متعددی متغیر باشد. پنوپخش با ارائه اطلاعات شفاف، به شما کمک می‌کند تا خریدی آگاهانه و اقتصادی داشته باشید.

1. تشریح عوامل کلیدی موثر بر قیمت: برند، نوع، سایز، مواد و استانداردها

• برند (Brand): برندهای معتبر اروپایی یا آمریکایی معمولاً به دلیل کیفیت ساخت بالاتر، استفاده از مواد مرغوب‌تر و هزینه‌های تحقیق و توسعه، قیمت بالاتری نسبت به برندهای آسیایی یا کمتر شناخته‌شده دارند.
• نوع شیر (Type):
  • شیرهای 5/2 معمولاً رایج‌ترین و دارای قیمت پایه هستند.
  • شیرهای 3/2 ممکن است کمی ارزان‌تر باشند.
  • شیرهای 5/3 به دلیل پیچیدگی بیشتر در مکانیزم داخلی و نیاز به دو بوبین (در اکثر موارد)، معمولاً گران‌تر هستند.
  • شیرهای دو بوبین گران‌تر از مدل‌های تک بوبین مشابه هستند.
• سایز پورت (Port Size): به طور کلی، با افزایش سایز پورت (مثلاً از 1/4 اینچ به 1/2 اینچ یا بزرگتر)، ابعاد شیر و میزان مواد مصرفی در ساخت آن افزایش یافته و در نتیجه قیمت نیز بالاتر می‌رود.
• جنس بدنه و آب‌بندها (Materials):
  • بدنه آلومینیومی استاندارد و اقتصادی است. بدنه از جنس فولاد ضد زنگ (استنلس استیل) به مراتب گران‌تر است.
  • آب‌بندهای استاندارد NBR قیمت پایه دارند. استفاده از Viton (FKM) یا سایر مواد خاص مقاوم در برابر حرارت یا مواد شیمیایی، قیمت را افزایش می‌دهد.
• استانداردها و گواهینامه‌ها (Standards & Certifications): شیرهای نامور دارای گواهینامه‌های خاص مانند ATEX (ضد انفجار) یا SIL (سطح یکپارچگی ایمنی) به دلیل طراحی، تست‌ها و مواد ویژه‌ای که در آن‌ها به کار رفته، قیمت بسیار بالاتری نسبت به مدل‌های استاندارد دارند.
• ولتاژ بوبین و ویژگی‌های خاص: تفاوت قیمت بین ولتاژهای رایج معمولاً جزئی است، اما بوبین‌های با توان مصرفی بسیار پایین، بوبین‌های با قابلیت کار در ولتاژهای خاص یا دارای نشانگر LED ممکن است کمی گران‌تر باشند.
• کشور سازنده و هزینه‌های واردات: هزینه‌های حمل، تعرفه‌های گمرکی و نوسانات نرخ ارز می‌تواند بر قیمت نهایی محصولات وارداتی تاثیرگذار باشد.

2. چگونه از پنوپخش بهترین قیمت شیر برقی نامور را با تضمین کیفیت دریافت کنیم؟

پنوپخش متعهد به ارائه بهترین محصولات با منصفانه‌ترین قیمت‌ها به مشتریان خود است:

• تامین مستقیم و بدون واسطه: ما بسیاری از محصولات را مستقیماً از تولیدکنندگان اصلی یا نمایندگی‌های معتبر تامین می‌کنیم که به کاهش هزینه‌های اضافی کمک می‌کند.
• ارائه گزینه‌های متنوع: با ارائه طیف وسیعی از برندها و مدل‌ها، از گزینه‌های اقتصادی با کیفیت قابل قبول تا برندهای برتر جهانی، به شما کمک می‌کنیم تا متناسب با بودجه و نیاز خود بهترین انتخاب را داشته باشید.
• مشاوره تخصصی برای انتخاب بهینه: کارشناسان ما به شما کمک می‌کنند تا از خرید شیر با مشخصات فنی بسیار بالاتر از نیاز واقعی (Over-specifying) که منجر به هزینه اضافی می‌شود، خودداری کنید.
• فروش عمده و همکاری: برای خریدهای عمده و همکاران صنعتی، شرایط فروش ویژه‌ای در نظر گرفته شده است.
• شفافیت در قیمت‌گذاری: ما سعی می‌کنیم قیمت‌ها را به صورت شفاف و با در نظر گرفتن تمامی عوامل، به مشتریان اعلام نماییم.

برای دریافت آخرین قیمت شیر نامور و مشاوره برای خریدی به‌صرفه و هوشمندانه، همین امروز با کارشناسان فروش پنوپخش تماس بگیرید.

نتیجه‌گیری: چرا پنوپخش انتخاب اول شما برای شیرهای نامور پنوماتیک است?

در این راهنمای جامع، تلاش کردیم تا تمامی جنبه‌های کلیدی مرتبط با شیرهای برقی نامور پنوماتیک را از تعریف و مزایا گرفته تا انواع، راهنمای خرید، کاربردها، نصب و نگهداری، و عوامل موثر بر قیمت، به تفصیل بررسی کنیم. همانطور که مشاهده کردید، انتخاب صحیح یک شیر Namur نیازمند دانش فنی، درک دقیق از نیازهای سیستم، و توجه به جزئیات است.

شیر نامور به عنوان یک قطعه استاندارد و حیاتی در سیستم‌های اتوماسیون پنوماتیک، نقش مهمی در افزایش کارایی، کاهش هزینه‌ها و بالا بردن قابلیت اطمینان فرآیندهای صنعتی ایفا می‌کند. از نصب آسان و کاهش لوله‌کشی گرفته تا کنترل دقیق اکچویتورها، مزایای این شیرها بر هیچ متخصصی پوشیده نیست.

مجموعه پنوپخش با سال‌ها تجربه در زمینه تامین تجهیزات پنوماتیک و با بهره‌گیری از تیمی متخصص و متعهد، مفتخر است که به عنوان همراه و مشاور شما در انتخاب و خرید شیر برقی نامور و سایر قطعات پنوماتیکی در کنارتان باشد. ما در پنوپخش نه تنها محصولی با کیفیت و با قیمت مناسب به شما ارائه می‌دهیم، بلکه با ارائه اطلاعات فنی دقیق، مشاوره‌های تخصصی و خدمات پس از فروش مطمئن، تجربه‌ای متفاوت از خرید را برای شما رقم می‌زنیم. هدف ما، کمک به صنایع کشور برای دستیابی به بالاترین سطح از بهره‌وری و اتوماسیون با استفاده از بهترین و به‌روزترین تجهیزات پنوماتیکی است.

انتخاب پنوپخش، انتخابی هوشمندانه برای تامین نیازهای پنوماتیک شما با اطمینان و آرامش خیال است.

سوالات متداول مشتریان پنوپخش درباره شیرهای نامور (و پاسخ‌های تخصصی ما)

۱. تفاوت اصلی شیر نامور 3/2 و 5/2 در چیست و کدام را باید از پنوپخش انتخاب کنم؟

شیر نامور 3/2 برای کنترل اکچویتورهای پنوماتیکی یک‌طرفه (فنر برگشت) استفاده می‌شود، در حالی که شیر نامور 5/2 برای اکچویتورهای دوطرفه (که برای حرکت در هر دو جهت نیاز به هوا دارند) کاربرد دارد. کارشناسان پنوپخش بر اساس نوع اکچویتور شما، بهترین گزینه را پیشنهاد خواهند داد.

۲. آیا شیرهای نامور ارائه شده توسط پنوپخش دارای گارانتی هستند؟

بله، اکثر شیرهای نامور ارائه شده توسط پنوپخش، به خصوص از برندهای معتبر، دارای گارانتی اصالت و سلامت کالا و همچنین گارانتی عملکرد از سوی تولیدکننده یا تامین‌کننده اصلی می‌باشند. شرایط دقیق گارانتی برای هر محصول متفاوت است و در زمان خرید به اطلاع شما خواهد رسید.

۳. حداقل فشار کاری برای عملکرد صحیح شیر نامور چقدر است؟

این مقدار به نوع شیر (عملکرد مستقیم یا پایلوت‌دار) و طراحی خاص آن بستگی دارد. شیرهای نامور پایلوت‌دار معمولاً به یک حداقل فشار (مثلاً ۱.۵ تا ۲.۵ بار) برای عملکرد صحیح نیاز دارند، در حالی که شیرهای عملکرد مستقیم می‌توانند از فشار صفر نیز کار کنند. این اطلاعات در کاتالوگ محصول موجود است و کارشناسان پنوپخش می‌توانند شما را راهنمایی کنند.

۴. آیا پنوپخش امکان تامین شیر نامور با بوبین ضد انفجار (ATEX) را دارد؟

بله، پنوپخش امکان تامین شیرهای برقی نامور با بوبین و محفظه ضد انفجار مطابق با استانداردهای ATEX یا IECEx را برای استفاده در محیط‌های بالقوه خطرناک و قابل انفجار دارا می‌باشد. لطفاً برای این منظور، نیاز دقیق خود را با ما در میان بگذارید.

۵. چگونه می‌توانم کاتالوگ فنی شیرهای نامور را از پنوپخش دریافت کنم؟

شما می‌توانید کاتالوگ‌های فنی اکثر محصولات، از جمله شیرهای نامور را مستقیماً از وب‌سایت پنوپخش دانلود نمایید. همچنین، در صورت نیاز به کاتالوگ خاص یا اطلاعات بیشتر، می‌توانید با بخش فروش یا پشتیبانی فنی ما تماس بگیرید.

۶. آیا امکان خرید حضوری شیر نامور از مجموعه پنوپخش وجود دارد؟

بله، علاوه بر امکان خرید آنلاین و تلفنی، شما می‌توانید با هماهنگی قبلی برای خرید حضوری و دریافت مشاوره مستقیم از کارشناسان ما به دفتر مجموعه پنوپخش مراجعه فرمایید. [در صورت داشتن فروشگاه یا دفتر فروش، این بخش را تایید یا اصلاح کنید]

۷. پنوپخش چه برندهایی از شیر برقی نامور را ارائه می‌دهد؟

پنوپخش تلاش می‌کند تا طیف وسیعی از برندهای معتبر و با کیفیت شیر نامور، از جمله برندهای برتر اروپایی، آسیایی و همچنین گزینه‌های اقتصادی با کیفیت مطلوب را به مشتریان خود عرضه نماید. برای اطلاع از برندهای موجود و مشاوره در انتخاب بهترین برند متناسب با نیاز و بودجه شما، لطفاً با ما تماس بگیرید.
