پدال پنوماتیک :

پدال پنوماتیک همانند شیر های تحریک دستی می باشد با این تفاوت که به جای دست با پا کنترل می شوند ساختار آن از نظر کارایی و عملکرد همانند شیر دستی 5-2 یا 4-2 است بستگی به نشقه آن دارد که متوجه شویم پدال 5-2 است یا 4-2.

انواع پدال پنوماتیک:

از نظر فرمان پدال پنوماتیک به سه دسته تقسیم می شود :

1. پدال ساده پنوماتیک
2. پدال قفل شو پنوماتیک
3. پدال حفاظدار پنوماتیک

عملکرد پدال پنوماتیک:

پدال ساده پنوماتیک شیر 5-2 بوده و با فشردن پدال مسیر باز شده و با برداشتن پا از روی ئدال مسیر قطع شده و پدال به صورت فنر برگشت عمل میکند.

پدال قفل شو پنوماتیک به این صورت عمل می کند که با فشردن پدال مسیر باز شده ولی با برداشتن پا از روی پدال مسیر عوض نمی شود باید شستی پدال را آزاد کردتا مسیر عوض شود.

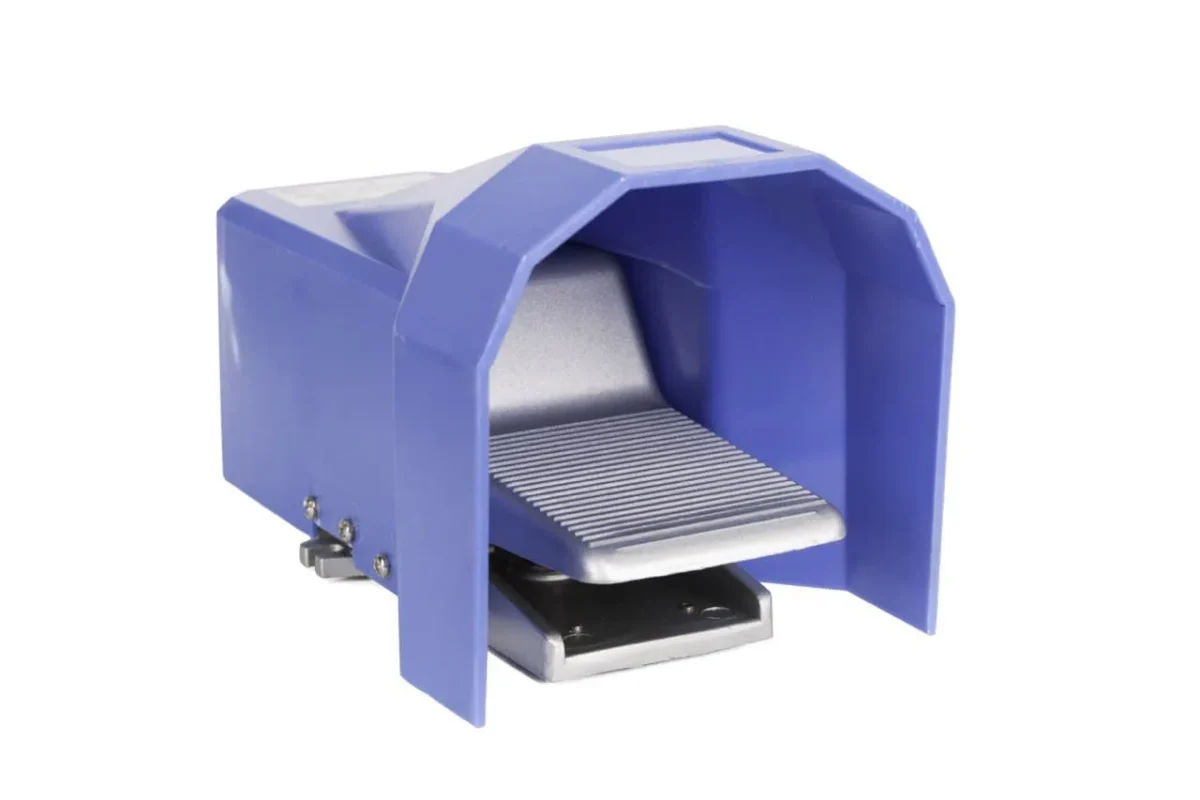

پدال حفاظدار همانند پدال ساده عمل می کند با این تفاوت که روی پدال برای محافظت از پا یک کاور پلاستیکی وجود دارد.

ساختمان پدال پنوماتیک :

بدنه از جنس آلومینیوم

1. اسپول
2. اورینگ
3. فنر

موارد استفاده پدال پنوماتیک :

در مکان هایی که اپراتور نیاز دارد با پا سیستم را کنترل کند مانند تراشکاری ها برشکاری ها و جاهایی که نیاز به پدال است.

1. ایران خودرو
2. کارخانجات خورد آهن
3. فولاد مبارکه
