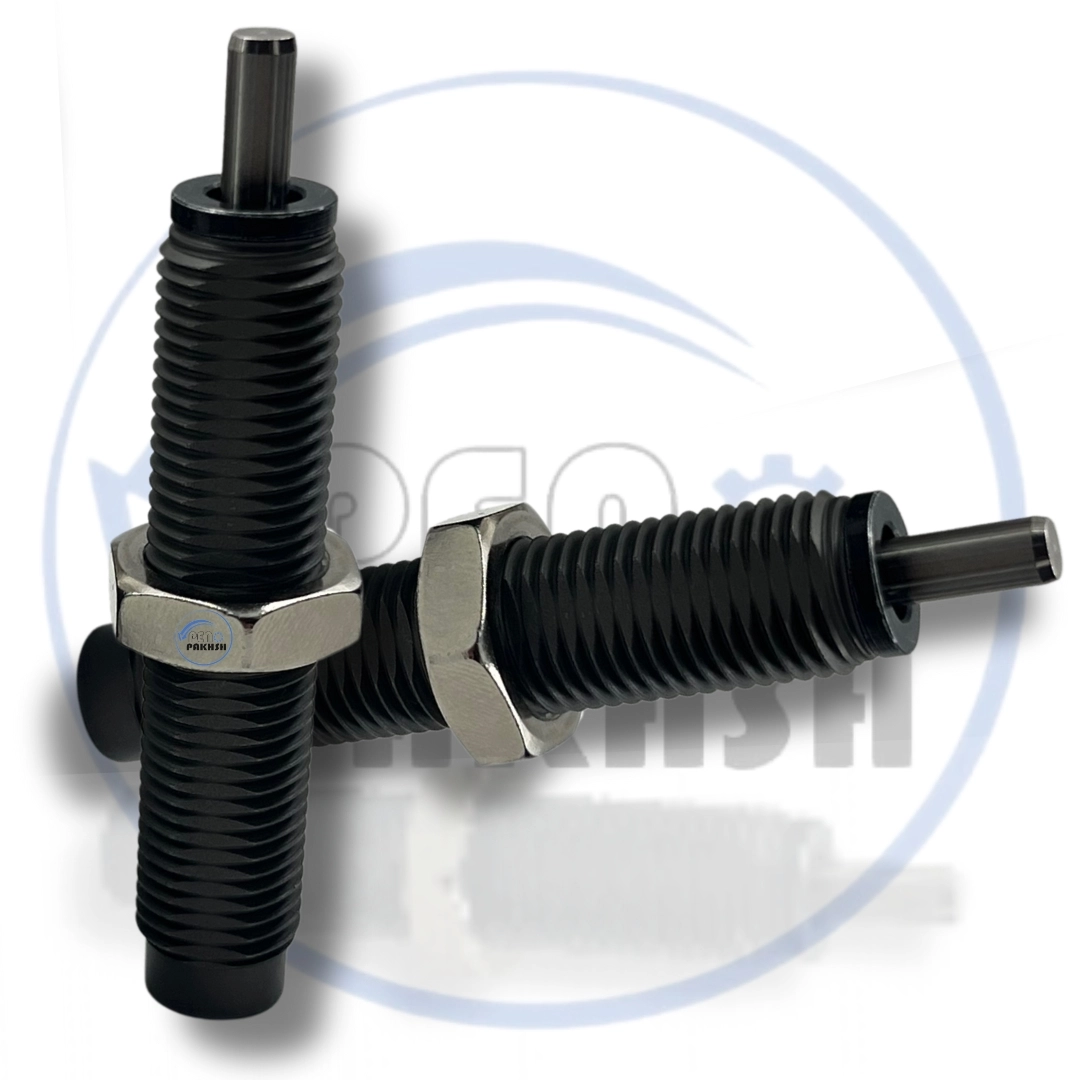

ضربه گیر SMC

ضربه گیر SMC که با نام شوک ابزوربر SMC نیز شناخته میشود “SMC Shock Absorber” یکی از پرطرفدار ترین دربین دنیای ضربه گیر ها میباشد. ضربه گیر های SMC ساخت کشور ژاپن هستند و در مدل های بدون کلگی و با کلگی در سایز های مختلف تولید و ارائه شده است. ضربه گیرها در سیستم‌های مختلف عمدتاً وظیفه جذب انرژی و کاهش ضربه و لرزش در حین حرکت قطعات مورد استفاده را بر عهده دارند.
در ادامه هر آنچه قبل از خرید ضربه گیر های SMC اعم از تنوع مدل ها، کد ها و کاتالوگ ها و مزایا و معایب این قطعه پر استفاده و محبوب را برای شما شرح داده ایم.

درک کاربرد ضربه گیر SMC

ضربه گیر های SMC در بسیاری از صنایع و برای مقاصد مختلفی استفاده می‌شوند. همانطور که گفته شد این دستگاه‌ها برای کاهش ضربه و لرزش در اجزای مکانیکی طراحی شده‌اند. در اینجا به برخی از کاربردهای رایج ضربه گیرها با مثال‌های مشخص اشاره می‌کنیم تا درک بهتری از عملکرد و کاربرد آن پیدا کنید:

کاربرد های ضربه گیر SMC

1. صنایع خودروسازی
کاربرد: در سیستم تعلیق خودروها برای جذب شوک‌های ناشی از ناهمواری‌های جاده و ارائه رانندگی نرم و راحت استفاده می‌شود.
مثال: ضربه گیرهای موجود در جلو و عقب اتومبیل که باعث می‌شود تا حرکت خودرو روی سطوح ناهموار کمتر احساس شود.

2. صنعت هوافضا
کاربرد: در فرودگاه‌ها برای کاهش ضربه‌های وارد بر هواپیما هنگام نشستن بر روی باند فرودگاه.
مثال: شوک ابزوربرهای موجود در چرخ‌های هواپیما که ضربه‌های ناشی از تماس چرخ‌ها با زمین در هنگام فرود را کاهش می‌دهد.

3. صنایع تولیدی
کاربرد: در ماشین‌آلات صنعتی برای حفاظت از قطعات حساس و کاهش تأثیر حرکت‌های ناگهانی و ضربه‌ها.
مثال: استفاده از ضربه گیر در پرس‌های صنعتی که از آسیب دیدن قطعات در هنگام فرایندهای فشاری جلوگیری می‌کند.

4. ساختمان‌سازی
کاربرد: در ساختمان‌ها و پل‌ها برای کاهش اثرات زلزله و بهبود عملکرد سازه در برابر نیروهای طبیعی.
مثال: شوک ابزوربرهای مورد استفاده در پایه‌های پل‌ها که می‌توانند انرژی ناشی از حرکات زمین (مانند زلزله) را جذب کنند.

5. تجهیزات پزشکی
کاربرد: در تجهیزات پزشکی مانند ویلچر و برخی دستگاه‌های ارتوپدی برای کاهش ضربه و فشار وارد بر بیمار.
مثال: استفاده از ضربه گیرها در ویلچرها برای افزایش راحتی بیماران هنگام حرکت روی سطوح ناهموار.

6. در قطعات پنوماتیک SMC
در بسیاری از قطعات مانند عملگر های SMC خود قطعه ماژول خالی ضربه گیر را دارند تا با اضافه کردن آن هم عدم لرزش قطعه را مطمئن کند و هم در طولانی مدت از خورندگی عملگر جلوگیری شود که در نهایت موجب افزایش طول عمر عملگر شما میشود.

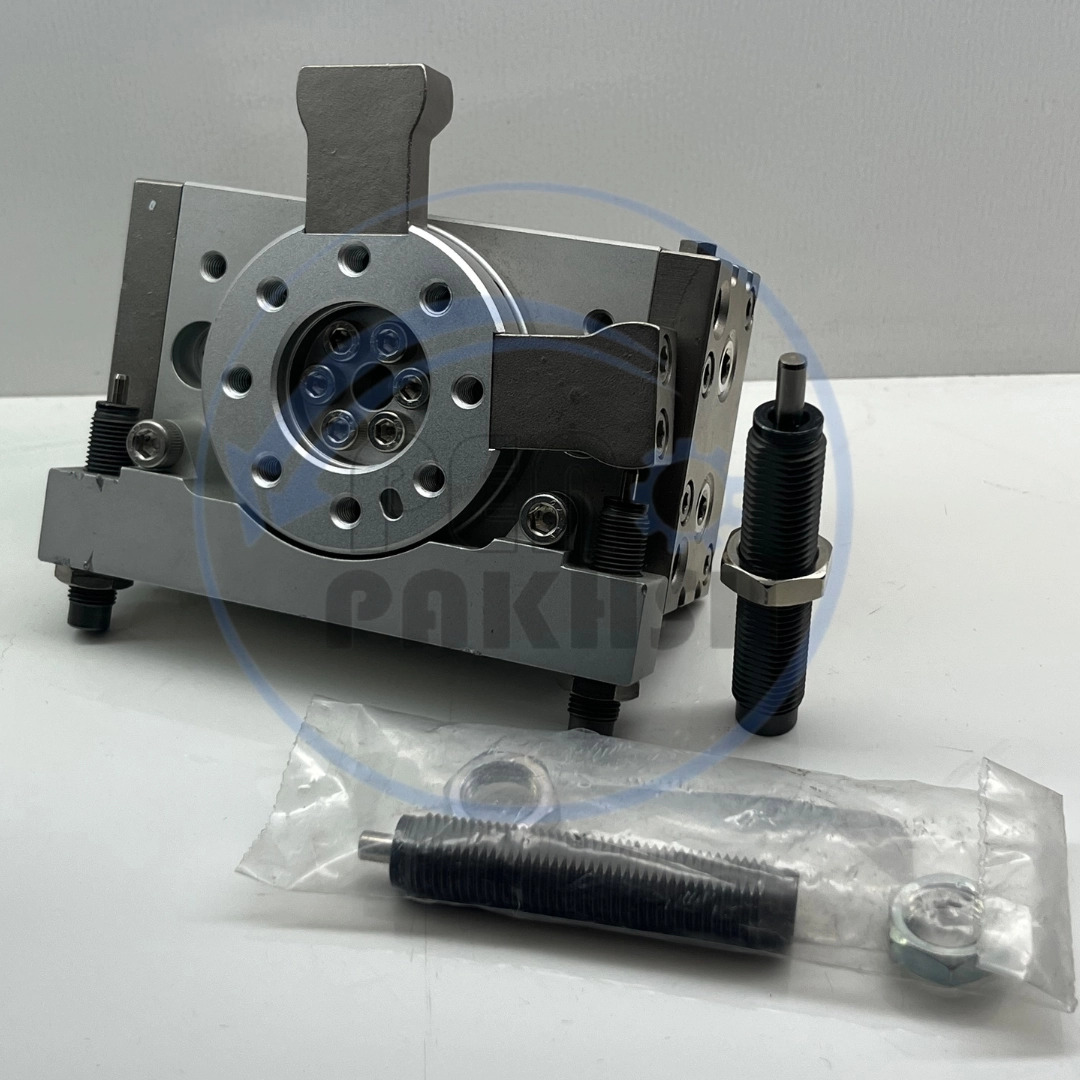

مثال: در جک های دورانی SMC با اضافه کردن ضربه گیر پس از هربار چرخیدن سیلندر، ضربه گیر از برخورد شفت با بدنه عملگر جلوگیری کرده و موجب عملکرد نرم تر و بهتر جک دورانی میشود. توجه شما را به مثال تصویری زیر جلب میکنیم.

خرید ضربه گیر SMC

قبل از خرید ضربه گیر SMC حتما مواردی را باید در نظر گرفت که بتوان عملکرد دلخواه شما و صرفه جویی در هزینه ها را تضمین کرد. این موارد عبارتند از:

1. انتخاب مشخصات فنی مناسب در بین ضربه گیر ها

قدرت جذب انرژی: مقدار انرژی که ضربه گیر باید جذب کند باید با بار و سرعت حرکتی که از سیستم انتظار می‌رود، مطابقت داشته باشد.
اندازه و ابعاد: اندازه ضربه گیر باید به گونه‌ای انتخاب شود که با فضای موجود در ماشین یا دستگاه شما سازگار باشد.
مواد سازنده : مواد به کار رفته در ساخت ضربه گیر می‌تواند تاثیر زیادی بر عملکرد و عمر مفید آن داشته باشد.
انتخاب مدل : ضربه گیر های SMC برای نیاز های مختلف ساخته شده و تنوعی در آنهاست که حتما باید به آن توجه شود و با توجه به نیازتان مدل مورد نظر را انتخاب نمایید.

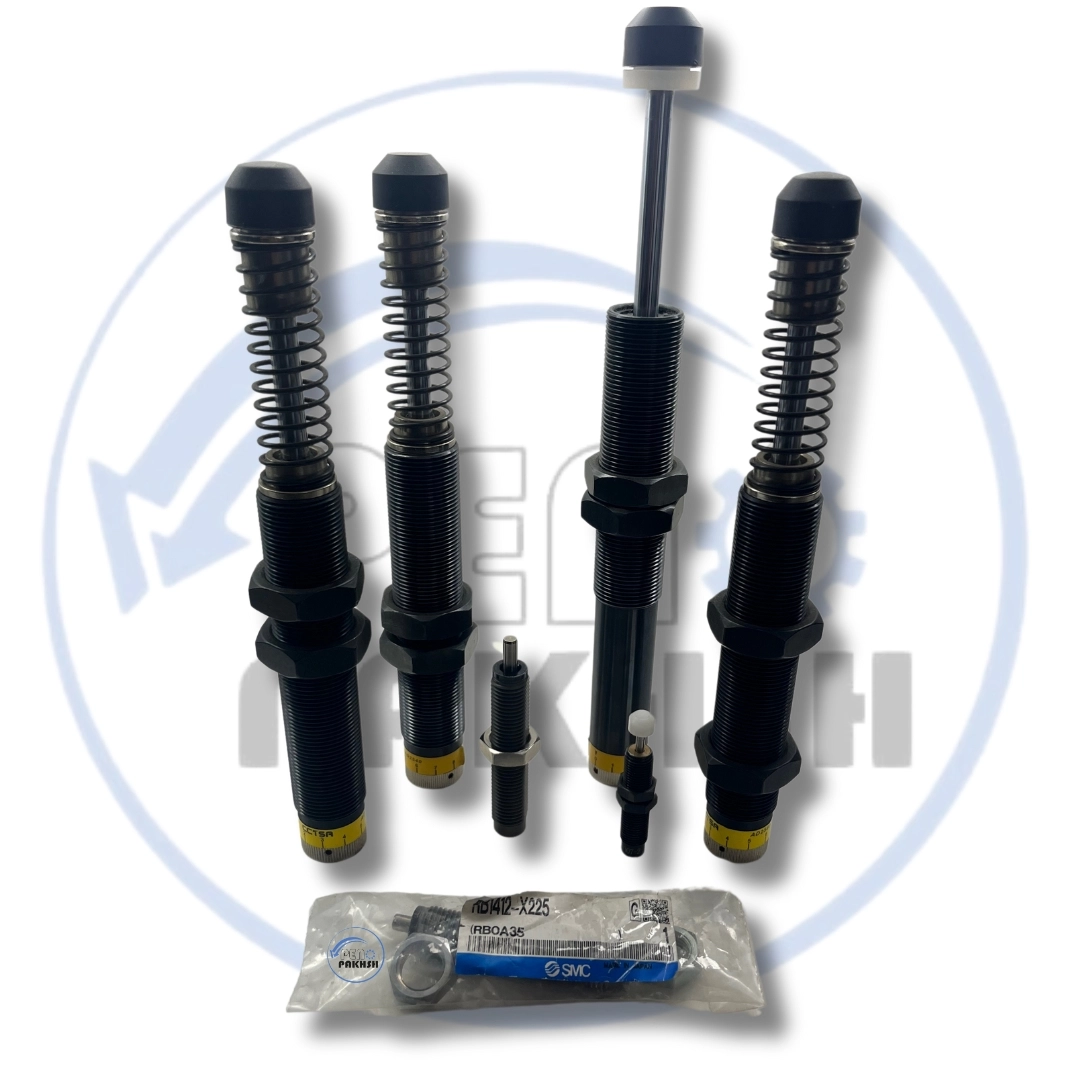

انواع ضربه گیر SMC

ضربه گیر های SMC در مدل 4 مدل توسط شرکت تولید و عرضه شده اند که از تمام مدل ها سری های RB و RBC در ایران موجود هستند.

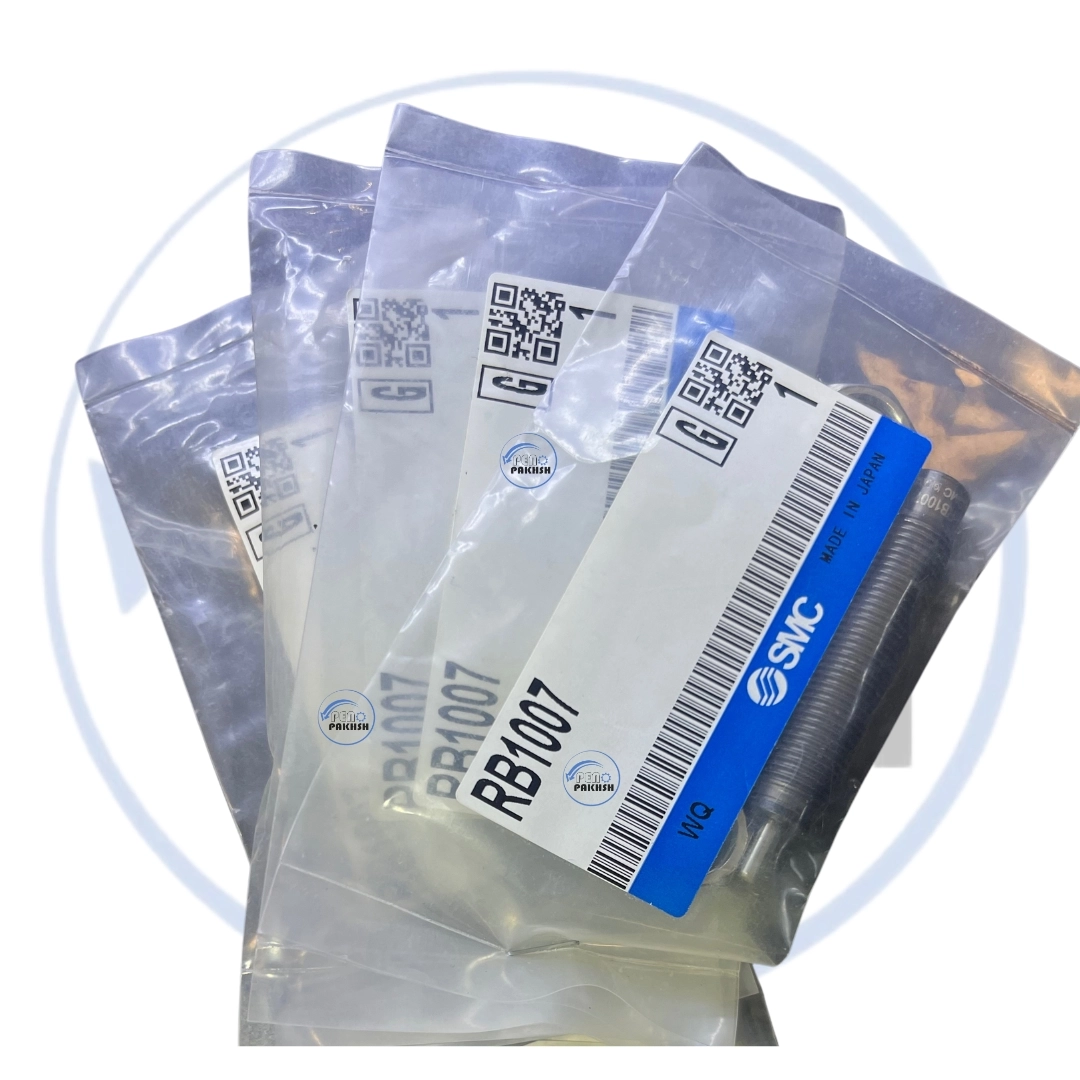

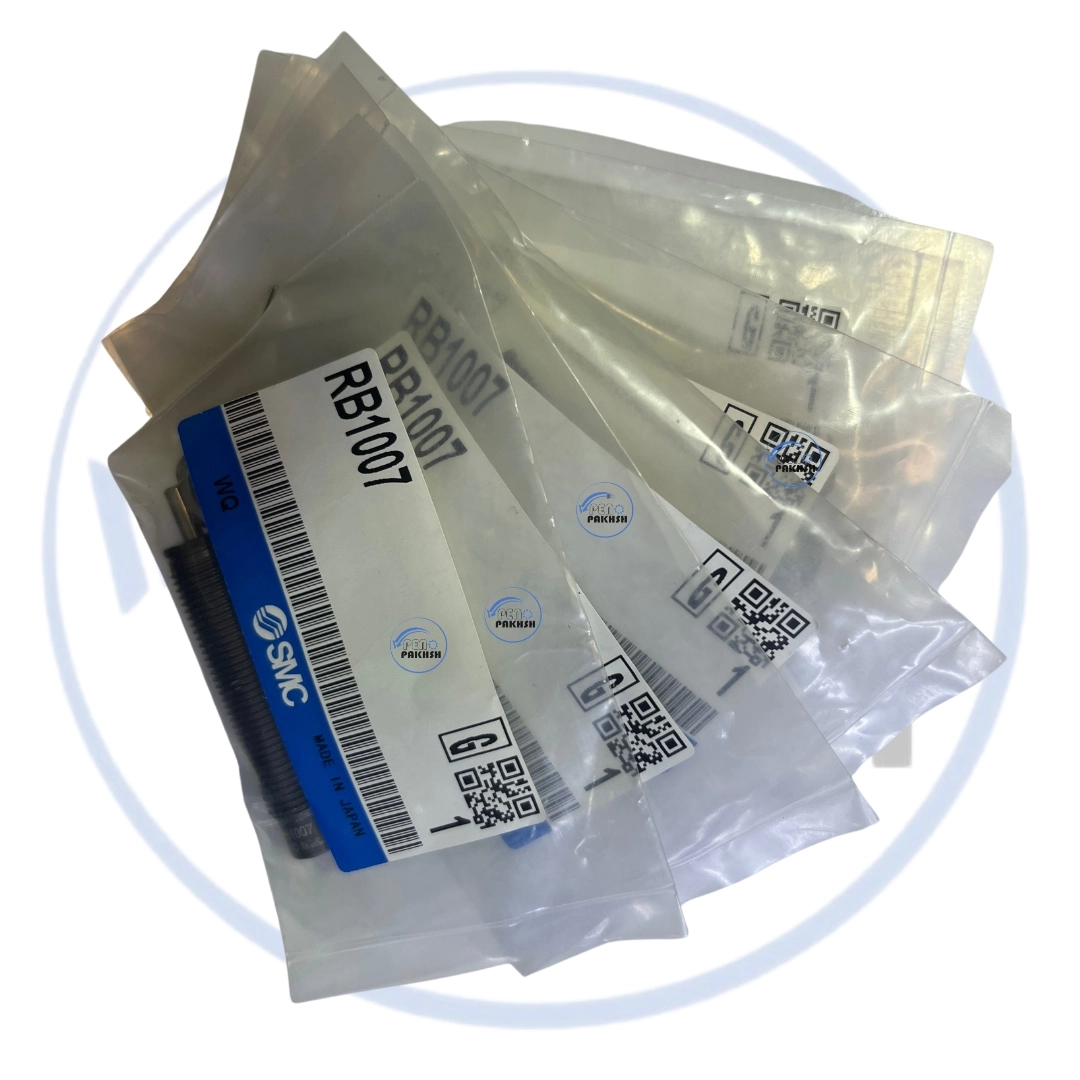

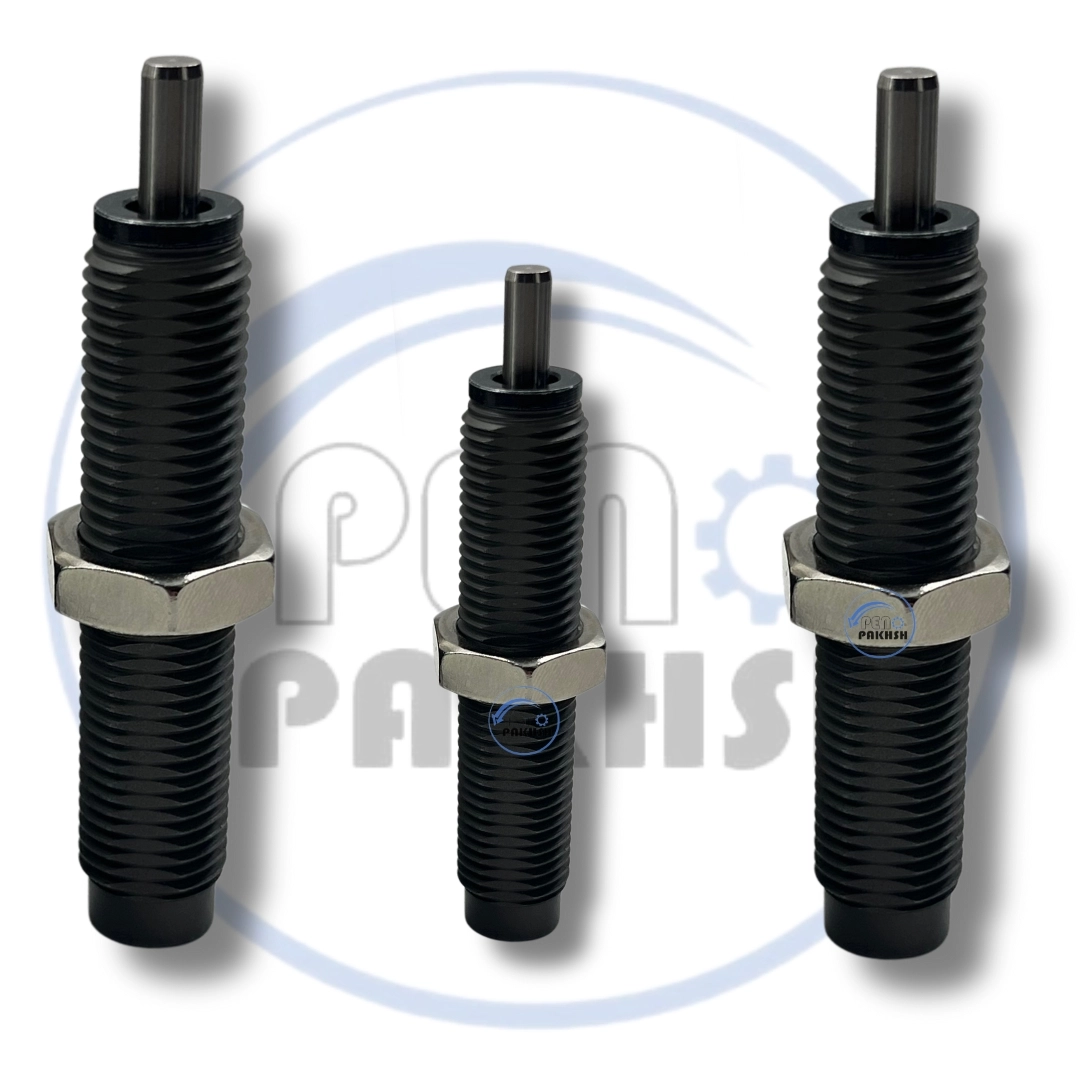

ضربه گیر SMC سری RB

ضربه گیر RB جوری طراحی شده است که سرعت ها و بارهای مختلف را جبران می کند تا به طور مداوم ضربه ها و بارها را بدون نیاز به تنظیم اضافی کاهش دهد. محفظه مهر و موم دوتایی متشکل از یک اسکراپر و یک مهر و موم میله ای است که تضمینی بیشتر در برابر نشتی ارائه می دهد. ضربه گیر های SMC سری RB در شش اندازه موجود هستند و همگی در برابر سرعت ضربه 16 فوت بر ثانیه مقاومت می کنند.

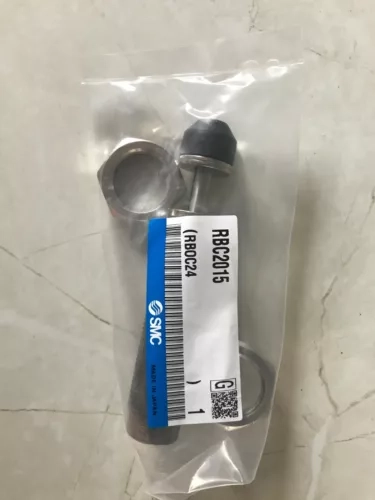

ضربه گیر SMC سری RBC

ضربه گیر های RBC و سری RB کاملا مشابه هم هستند با این تفاوت که در سری RBC ضربه گیر با کلگی بوده و در سری RB فاقد کلگی میباشند

ضربه گیر SMC سری RBN

کمک فنر NRB دارای روزنه ای طراحی شده است که سرعت ها و بارهای مختلف را جبران می کند تا به طور مداوم بارها را بدون نیاز به تنظیم اضافی کاهش دهد. محفظه مهر و موم دوتایی متشکل از یک اسکراپر و یک مهر و موم میله ای، بیمه اضافی در برابر نشت را فراهم می کند. کمک فنرهای سری NRB در شش اندازه موجود هستند و همگی در برابر سرعت ضربه 16 فوت بر ثانیه مقاومت می کنند.

ضربه گیر SMC سری RBQ

کمک فنر RBQ دارای یک محفظه مهر و موم دوتایی است که از یک اسکراپر و یک مهر و موم میله تشکیل شده است، بیمه اضافی در برابر نشتی را ارائه می دهد. RBQ دارای طراحی فشرده و دمپر قابل تعویض به عنوان یک گزینه است. کمک فنرهای سری RBQ در پنج سایز موجود هستند و همگی در برابر سرعت ضربه 3 متر بر ثانیه مقاومت می کنند.

ضربه گیر SMC سری RJ

برای کارهایی که به توقف سریع با سرعت کم نیاز دارند، حالا می‌توانند روی ضربه گیرهای جدید سری RJ از شرکت SMC حساب کنند. این سری RJ که اولش واسه کار با میز اسلاید هوا و سیلندرهای بدون میله و چرخشی طراحی شده بود، توقفی نرم و دلچسب رو تضمین می‌کنه و برای نوار نقاله‌های کوچیک که معمولاً به توقف نرم نیاز دارند، عالیه. این مدل جدید که می‌شه به راحتی با ضربه گیرهای سری RB  جایگزین کرد و با طراحی خاص شیار مارپیچی‌اش، دوام بالا و کاهش ۳۰ درصدی زمان بالش رو به ارمغان می آورد . با سه گزینه برای جذب انرژی، ۱، ۳ و ۱۰ (J) و طول حرکت ۶، ۷ و ۱۲ میلی‌متر، سری RJ واقعاً گزینه‌ای ایده‌آله وقتی که به جذب نرم احتیاج داریم.
سری RJ در ایران بسیار کمیاب است با اینحال شما میتوانید از فروشگاه پنوماتیک پنوپخش این قطعه را به صورت وارداتی سفارش دهید.

2. بررسی استانداردها و مقررات

اطمینان حاصل کنید که ضربه گیر انتخابی شما مطابق با استانداردهای صنعتی و محلی مورد نیاز برای کاربرد شما است. این موضوع می‌تواند شامل استانداردهای ایمنی و کیفیت باشد.

3. جلوگیری از اشتباهات رایج

نادیده گرفتن شرایط محیطی: در نظر گرفتن شرایط محیطی مانند دما، رطوبت و وجود ذرات معلق در هوا ضروری است، زیرا این عوامل می‌توانند بر عملکرد ضربه گیر SMC تأثیر بگذارند.
عدم توجه به تعمیر و نگهداری: ضربه گیرها نیاز به بررسی و تعویض دوره‌ای دارند. عدم توجه به این نکته می‌تواند منجر به خرابی زودهنگام و خسارات جبران‌ناپذیر شود.
خرید بر اساس قیمت: گاهی اوقات خرید ضربه گیرهای ارزان قیمت می‌تواند جذاب باشد، اما اطمینان حاصل کنید که کیفیت و عملکرد آن‌ها مطابق با نیازهای شما باشد. ضربه گیر های SMC از باکیفیت ترین ضربه گیر های موجود در دنیا هستند و کیفیت و دوام بینظیری دارند.

کاتالوگ ضربه گیر SMC سری RB

کاتالوگ ضربه گیرهای SMC را میتوانید از سایت اصلی SMC و صفحه شوک ابزوربر دریافت کنید که اگر بروزرسانی موجود باشد، شما اخرین نسخه را دریافت کنید، با اینحال آخرین بروز رسانی ( 1403/10/25) را برای شما درج کردیم.
دریافت کاتالوگ ضربه گیر های SMC سری RB و RBC
